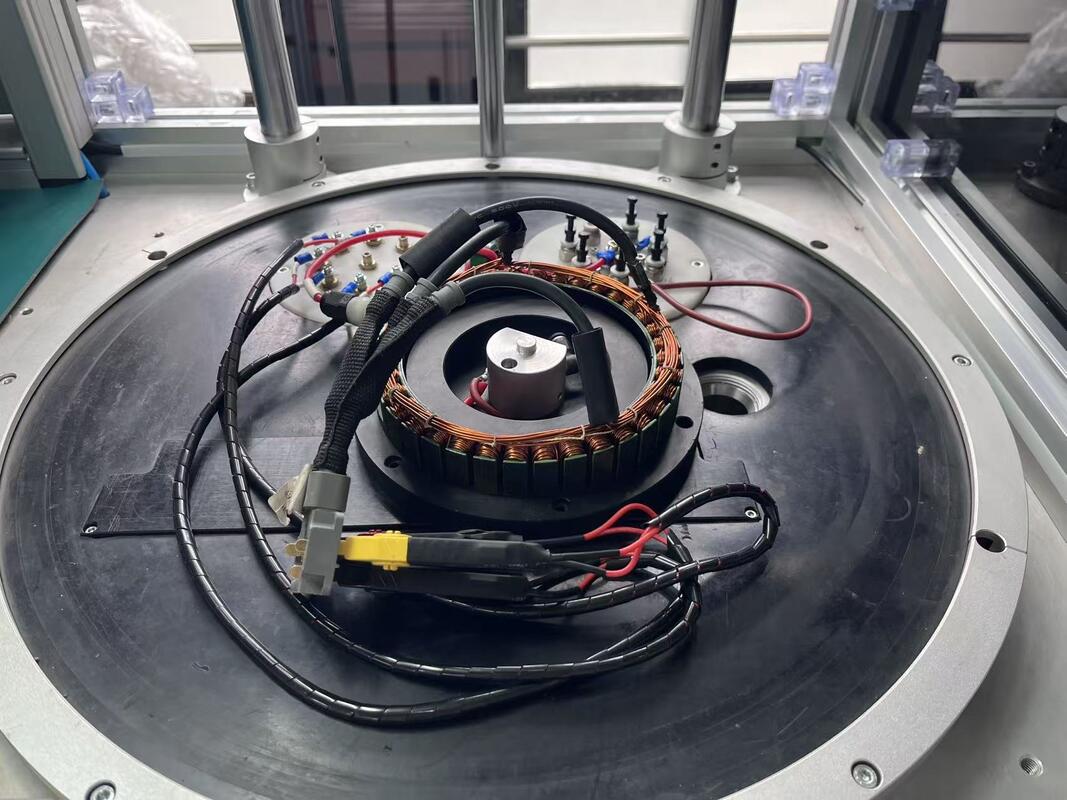

Как оценить дронный двигатель Статорный анализ в вакуумной среде
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Состояние: | Новый | Продукт теста: | Генератор, генератор, статор |
|---|---|---|---|
| Рабочая станция: | Двойная станция | Отображение содержимого испытуемого элемента: | Устройства Testador |
| Код ТН ВЭД:: | 9030390000 | Послепродажное обслуживание: | Инженер доступный для международного обслуживания |
| Выделить: | анализатор статора двигателя дрона,тестер якоря в вакуумной среде,оборудование для тестирования анализа статора |
||
Как судить о качестве. Тестирование генераторного статора. Анализ. WIND-DTS-120
Тестируемый элемент:
При производстве статоров генераторов тестирование является процессом контроля качества после
вставки бумаги, волновой намотки, вставки катушек, формовки,
все тестируемые элементы, включая сопротивление постоянному току/индуктивность/изоляцию виток-виток/ сопротивление изоляции
/межфазную изоляцию/межфазное испытание высоким напряжением/ испытание высоким напряжением/ баланс сопротивлений могут проводиться отдельно или вместе.
1) Испытание сопротивления постоянному току
Диапазон тестирования: 0,01 Ом - 1000 Ом
Тестовый контур: 6 контуров (масштабируемый)
Допуск: ±0,5 %
Метод тестирования: Четырехточечный, с функцией автоматической коррекции температуры окружающей среды
2) Испытание индуктивности (включая 3-фазный баланс)
Диапазон тестирования: 10 мГн – 500 мГн
Тестовый контур: 6 контуров (масштабируемый)
Допуск: ±2,5%
Метод тестирования: Четырехточечный
3) Изоляция виток-виток
Импульсное высокое напряжение: 100 В - 3000 В (шаг 100 В)
Пик импульса: 0,5 мсек
Частота дискретизации: 1-40 МГц
Тестовый контур: 6 контуров (масштабируемый)
Допуск: ±2,5%
Метод оценки: оценка разницы площадей (чувствителен к индуктивности и потерям энергии)
Стандартная форма волны - белая, OK форма волны - зеленая, NG форма волны - красная
4) Сопротивление изоляции
Напряжение: DC500V /1000V
Время тестирования: 1-10 с (регулируемое)
Диапазон оценки: 1-1000 МОм
Допуск: ±2,5%
5) Межфазная изоляция
Напряжение: DC500V /1000V
Время тестирования: 1-10 с (регулируемое)
Диапазон оценки: 1-1000 МОм
Допуск: ±2,5%
6) Межфазное испытание высоким напряжением
Напряжение: AC100-3000V (шаг 100 В)
Время тестирования: 1-10 с (регулируемое)
Диапазон оценки: 0,1 мА -- 20 мА
Допуск: ±2,5%
7) Испытание высоким напряжением (с обнаружением дуги)
Напряжение: AC100-3000V (шаг 100 В)
Время тестирования: 1-10 с (регулируемое)
Диапазон оценки: 0,1 мА -- 20 мА
Допуск: ±2,5%
8) Баланс сопротивлений
Метод тестирования: выборка сопротивления постоянному току
Время тестирования: 0,1 с
Метод оценки: процентный метод используется для оценки разницы сопротивлений постоянному току между обмотками.
2. Время тестирования
| Элемент | Сопротивление постоянному току | Баланс сопротивлений | Короткое замыкание виток-виток | Сопротивление изоляции | Испытание высоким напряжением | Межфазная изоляция | Межфазное испытание высоким напряжением |
| Параметр | 0,05 с/контур | 0,1 с/время | 1 импульс/время | 1 с/время | 1 с/время | 1 с/время | 1 с/время |
| Время | 1,5 с/6 контуров | 0,1 с | 1 с | 1 с | 1 с | 1 с | 1 с |
3. Видео тестирования
