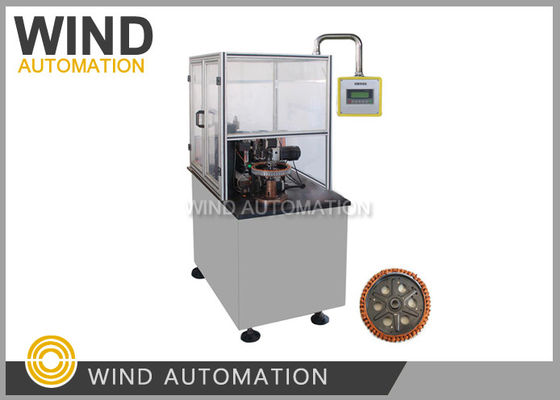

Электрический велосипед Хаб Мотор колеса Мотор обмотка машина BLDC двигатель E-Bike Muti катушки

Электрический велосипед Хаб Моторное колесо Статор виндер BLDC E-Bike Мути катушки виндинг WIND-HMW-1M

Применение:

Электровелосипед, двигатель на колесах, двигатель на колесах, двигатель, двигатель BLDC

Преимущества:

1Трехосная сервосистема, обмотка, индексация, расположение управляются сервомотором Mitsubishi

2Флайер быстро накручивается.

3Большой наружный статор, покрывающий наружный диаметр статора 198 мм,266 мм

4Сервомотор постоянного крутящего момента, постоянное напряжение

Технические данные:

Статорные слоты: не требуется

Внешний диаметр статора:198 мм, 226 мм, 262 мм

Увилированный путь:

Арматура Высота стека: 14-30 мм

Диаметр проволоки: 0,3-0,6 мм

Количество проводов:1-13 шт.

Давление воздуха:00,4-0,7 МПа

Напряжение питания: 3 фазы 380V±10% 50Hz

Мощность: около 3 кВт

Основная конфигурация:

Вопрос и ответ:

1.Как намотная машина делает индексацию: вручную или автоматически?

    Автоматически с сервоустройством Mitubishi

2.Как фиксируется статор во время процесса намотки?

    Ручная загрузка на статор на вал и нажать с крышкой

3.Какой диаметр медного провода может работать на вашей машине (минимальный и максимальный)?

    0от 0,3 до 0,51 мм

4Какой диапазон длин накладывания может работать на обмотках?

    Стандартный колесный двигатель обмотки машины узла двигателя статора высота стека 10mm ~ 30mm,

20 мм ~ 50 мм (на заказ)

5.Процесс намотки автоматический или ручной?

    Автоматически с сервоустройством Mitubishi

6.Можно ли нажимать и сжимать медную проволоку во время или после обмотки?

    Сжать проволоку после процесса обмотки с помощью отдельной машины

7.Есть ли у машины какие-либо ограничения в размерах ширины открытого отверстия?

   Минимальная ширина открытого отверстия>1,8 мм, в Китае ширина открытого отверстия с намоткой на двигателе обычно 2 мм, 3 мм

8.Какова высота машины на рабочем участке оператора?

Высота работы обмотки 750 мм

9.Есть ли в машине какие-нибудь датчики, чтобы проверить, правильно ли проводка?(например, датчик на

проверкаеслиПровод сломан?

    Приостановка машины и сигнализация при повреждении провода

10У вас есть машины для проверки колесного двигателя после обмотки?

    Да, отдельная испытательная машина

11.Как ставить деталь на машину до и после обмотки?

Это тяжёлый колесный двигатель весом около 15 кг.

Мы не справились с таким тяжелым статором,Погрузка/разгрузка вручную менее 5 кгс

Например, 198 мм OD колесный мотор статор вес около 2KGS

Нажмите на картинку ниже, чтобы посмотреть видео.
