Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал для резки: | Сталь углерода/нержавеющая сталь | Имя: | Автомат для резки лазера |
---|---|---|---|
Максимальная сила лазера: | 500W,750W,1000W,2000W | Лазерная длина волны: | 1080nm |
пакет машины: | 4300mm*2150mm*1700mm можно поместить в 20'GP | После продаж: | Гарантия на лазер на два года |
Высокий свет: | Безщеточная замотка мотора,машина замотки мотора |

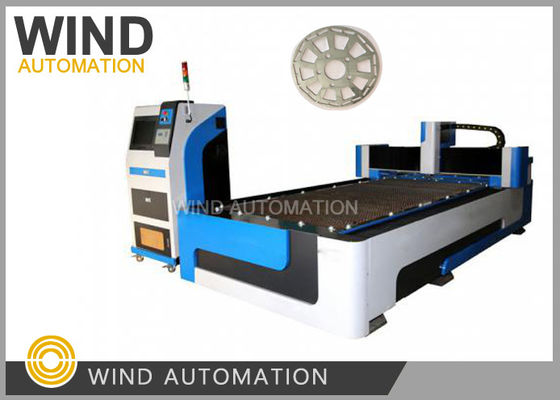

ЭльЭлектрический двигатель Прототипы Лазерная режущая машина для волокон перед сборкой
Для нового дизайна электродвигателя производителям всегда необходимо изготовить несколько прототипов, чтобы проверить производительность и проверить параметр функции двигателя для пробного запуска.
В данной ситуации промышленный лазер с ЧПУ для резки статорных листов очень подходит для производства прототипов любой формы!так что это не требует больших инвестиций в лазерную режущую машину для прототипов двигателя.
Используя 500 Вт мощности волоконного лазера с международными передовыми технологиями, точная CNC волоконная лазерная режущая машина является высокотехнологичным продуктом, интегрирующим лазерную резку,высокоточные машины и технологии численного управленияОн в основном используется для металлических материалов, таких как пластина из углеродистой стали, пластина из нержавеющей стали, сплавы алюминия, резка и формовка.
Он характеризуется высокой скоростью, высокой точностью, высокой эффективностью и высокой производительностью.
Материал, обрабатываемый CМашины:
Специально используется для резки различных средних и тонких металлических пластин, высококачественной резки 0,5 ~ 10 мм пластинки из углеродистой стали, 0,5 ~ 4 мм пластинки из нержавеющей стали, резки пластинки из алюминиевого сплава, оцинкованной пластинки,электролитическая плита, кремниевая сталь, титановый сплав, оцинкованные листы, металлические материалы и т.д.
Преимущества лазерной режущей машины
1Низкая стоимость, низкое энергопотребление, может выдувать воздух для резки различных металлических листов,
Стоимость производства около 2,2$ ~ 3,7$ / час
2Высокая скорость резки и эффективность, может резать 30 метров/мин
3Хорошее качество, небольшие деформации, плоский вид и красивый вид обработки
4Сервомотор и механизм управления передачей обеспечивают высокую точность резки.
5. С профессиональным программным обеспечением, вы можете разработать все виды графики или текста для мгновенного
обработки, гибкой обработки, простой и удобной работы.
6Высокая стабильность, с использованием лучших в мире импортированных волоконных лазеров, стабильная производительность,
жизненный цикл критических компонентов до 100 000 часов, без обслуживания лазера.
7Очень низкие затраты на техническое обслуживание, отсутствие лазерного газа, передача волокон,
без необходимости отражающих линз, можно сэкономить много затрат на обслуживание.
8Продукт прост в эксплуатации и обслуживании, и оптическое волокно передается
без корректировки оптического пути.
Технические данные
Технический пункт | Технические данные |
Лазерная длина волны | 1080 нм |
Максимальная мощность лазера | 500 Вт |
Частота импульса | Непрерывно регулируемый от 1 до 500 Гц |
Направление на цель | Красный свет указывает |
Рабочий стол | 3000 мм*1500 мм |
Точность повторного позиционирования оси X/Y | ± 0,05 мм |
Поддержка графического формата | DXF, и т.д. ((Auto CAD, Corel Draw программное обеспечение) |
Потребление энергии всей машины | ≤ 8 КВт |
Электрическое питание | 3 Фаза 380В,50Гц,60А |
Размер ((L×W×H) | 5000 мм × 2350 мм × 1800 мм |
Вес | 2800 кг |
Удаление данных
Данные обрезки 500 Вт | |||||
Материал | Толщина | Скорость ((m/min) | Давление ((MPA) | Газ | Высота резки |
Нержавеющая сталь | 0.5 | >18 | 1 | N2 | 0.6 |
1 | 8.4 ~ 12 | >1.1 | N2 | 0.6 | |
2 | 1.8~2.4 | >1.8 | N2 | 0.6 | |
3 | 0.84 ~ 1.2 | >2.0 | N3 | 0.6 | |
Углеродистая сталь | 1 | 8.4 ~ 12 | 1 | О2 | 1 |
2 | Три-четыре.2 | 0.6 ~ 0.8 | О2 | 1 | |
3 | 1.5 ~ 2.1 | 0.25-0.4 | О2 | 1 | |
4 | 1.2~1.5 | 0.15-0.2 | О2 | 1 | |
5 | 0.9~1.2 | 0.15-0.2 | О2 | 1 | |
6 | 0.72 ~ 0.96 | 0.1 ~ 0.2 | О2 | 1 |
Главные детали режущей машины
Нет, нет. | Имя | Спецификация | КВТ | Бренд |
1 | Лазер | Лазер 500 Вт | 1pc | Руике |
2 | Отрезающая голова | Глава для резки волоконного лазера | 1pc |
Швейцарские инструменты
|
3 |
Корпус машины |
Структура из высокопрочной стальной порти (Прецизионная обработка фрезерной машиной на портах) |
1pc |
Саморазвитое |
4 | Машинный луч | 1pc | Самостоятельно разработанный космический алюминий | |
5 | Щит из нержавеющей стали | 1pc | Саморазвитое | |
6 | Электрическая часть | 1pc | Шнайдер | |
7 | Точные спиральные стойки (ось X, ось Y) | 2 шт. | Тайвань YYC | |
8 | Линейные проводники (ось X*2, ось Y*2, ось Z*2) | 3 шт. | Тайвань HIWIN | |
9 | Сервомотор (ось Y * 2, ось X, ось Z) | 4 шт. | Яскава | |
10 | Редуктор точности (ось Y * 2, ось X) | 3 шт. | Шимпо | |
11 | Пропорциональный клапан | 1pc | SMC | |
12 | Точные холодильники | 1pc | Лингке | |
13 | Сбор материалов | 1pc | Саморазвитое | |
14 | Газовая схема | 1pc | Двойной газовый путь высокого давления | |
15 | Высокоскоростная тяга | 3 шт. | Яншань | |
16 | Шасси промышленного управления | 1pc | Тайваньский промышленный контроль | |
17 | Точный подъемный слайд Z-оси | 1pc | Саморазвитое | |
18 | Автоматический насос смазочного масла | 1pc | Тайвань Донгтай | |
19 | Дымные пылесосы | 1pc | Чжоу. | |
20 | Кондиционер для шкафов | 1pc | Саморазвитое | |
21 | регулируемое питание | 1pc | Лейланг | |
23 |
Система ЧПУ |
Система ЧПУ | 1pc |
Фсcut |
24 | программное обеспечение для резки | 1pc | ||
25 | Регулятор высоты индукции емкости | 1pc | ||
26 | Беспроводный ручной контроллер | 1pc |
