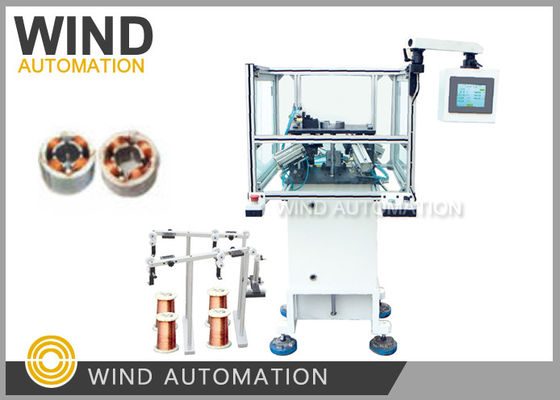

Четыре иголки обмотки для вентилятора вентилятора затененный 4-польный сегмент статор

Китай Четыре иголки обмотки для вентилятора вентилятора затененный 4-польный сегмент статор поставщик

Большие изображения :  Четыре иголки обмотки для вентилятора вентилятора затененный 4-польный сегмент статор

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: WIND AUTOMATION
Сертификация: CE
Номер модели: WIND-1A-TSM

Оплата и доставка Условия:

Количество мин заказа: 1pc
Цена: Подлежит обсуждению
Упаковывая детали: Палитра
Время доставки: 60 рабочих дней
Условия оплаты: T/T
Подробное описание продукта
Тип слота: Встроенный BLDC-мотор с затененным двигателем Поляки статора: 4 столба без щетки
Эффективность намотки: Одна станция 4 иглы ветра, около 2 минут / PC Тип автоматизации: Полностью автоматическая
Цвет машины: Белый или по требованию клиента После продаж: Инженеры, готовые обслуживать машины за границей
Выделить:

Моталка иглы

,

Окрутящая машина bldc

Четырехигольная намоточная машина для вентиляторного двигателя с экранированным 4-полюсным сегментным статором WIND-1A-TSM







(1)Применение



Специальная машина для намотки статора экранированного двигателя с 4 полюсами,



a. 4 иглы наматывают 4 паза одновременно, 4-полюсный сегментный двигатель обычно представляет собой экранированный полюсный двигатель



b. 4 комплекта автоматических зажимов и устройств для обрезки проводов обеспечивают автоматизированный процесс и эффективность



c. Для намотки 1 статора требуется около 2 минут







(2)Преимущества



1. Намотка 4 пазов за один раз, быстро



2. Автоматическая намотка, автоматическая обрезка четырех полюсов за один раз





Применение автоматической статорной иглонамоточной машины



Намотка статора экранированного двигателя с четырьмя полюсами





Намоточное сопло 4 шт.



4 полюса наматываются одновременно при 400 об/мин





Игловая намотка статора с 4 полюсами



Специальная машина для намотки статора экранированного двигателя с 4 полюсами



намотка статора









(3)История взаимоотношений между 4-игольной намоточной машиной WIND-1A-TSM и одним китайским двигателем



      (4)



Этот станок один местный клиент заказал у нас 50 штук,



Несколько лет назад один китайский производитель двигателей впервые заказал 1 шт. WIND-1A-TSM,

После использования станка для намотки статора 4-полюсного двигателя вентилятора, они обнаружили, что эта 4-игольная намоточная машина

быстрая и очень подходит для экономии медной проволоки по сравнению с ручной намоткой

(Если ручная намотка и вставка, высота катушки слишком велика),

Они снова заказали 5 штук, а затем каждый год делали повторные заказы,

Потому что экономия от медной проволоки за 4~5 месяцев составляет около 1 стоимости станка для местного производителя двигателей

(4)







Конфигурация статорной намоточной машиныМощный шаговый двигатель



Mitsubishi PLC



Встроенный человеко-машинный интерфейс



Цилиндр AIRTAC



(5)







ПараметрыДиаметр провода: 0,08~1,00 мм



Внутренний диаметр статора: 15~65 мм



Длина сердечника: 7-90 мм



Количество витков: 0-99999



Вариант работы: пошаговый, автоматический



Полюса статора: 4 полюса



Давление воздуха: 5~7 кг/квадратный сантиметр



Мощность: 2 кВт, AC220V 50/60 Гц



Размеры: 1550*900*1450 мм



Вес: около 450 кг



Образец, необходимый производителю намоточных машин для двигателей:







1. Образцы стопок статора по 5 шт. каждый



2. Калибр медной проволоки по 1 рулону каждый

3. Чертеж ламинации статора и чертеж намотки

Пожалуйста, нажмите на изображение ниже, чтобы посмотреть видео






Четыре иголки обмотки для вентилятора вентилятора затененный 4-польный сегмент статор
