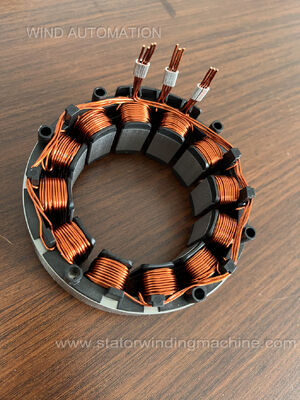

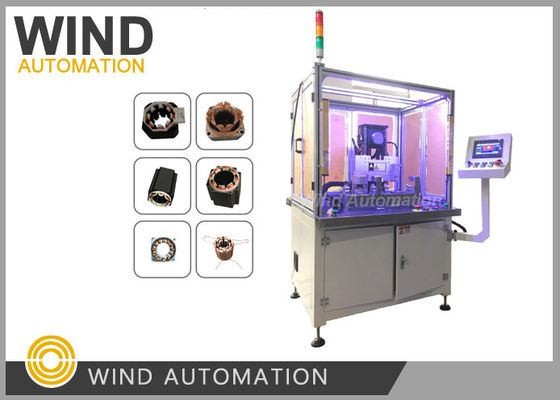

BLDC Мотор Статор Игла обмотка машина 60RPM параллельные провода до 600RPM тонкий провод


Эта обмотка иглы может обмотать как встроенный статор, так и статор,

с четырьмя осямиСервомотор Yaskawa,намотчик гибкий в движении,

действия вВвода, скрещивание, обертывание и зарезка выполняются автоматически.


Скорость обмотки иглы зависит от размера провода, размера статора и высоты стека.

Макс. 500RPM, когда провода 0,1 мм, статор маленький и высота стека маленькая,

Min 60RPM, когда провода большой, размер статора и высота стека большой,



Машины для намоткиПреимущества

1Перемещая ноздю вверх и вниз и вращая ядро статора, он может быть закручен в любом треке.

Поэтому, изменив компьютерную процедуру обмотки,

обмотки могут регулироваться на статоры с разной высотой ствола ядра и разным номером слота.

2Любые аномалии работы и состояние неисправности просят работать и поддерживать в человеке-машины
режим диалога.
3Количество швейных ног может устанавливаться произвольно по ните, а указанное положение 360 градусов

может быть остановлена, что делает натяжку простой, удобной и сокращает общее время производства

4При обмотке количество катушек в каждом слое может быть гибко изменено для достижения
режим намотки различных типов статоров.

5Программирование продукта просто и удобно, с уникальным специальным программным обеспечением,
Неограниченное хранилище для загрузки и загрузки.
6Поскольку действие встроенного замыкания выполняется высокопроизводительной системой управления и
Сервомотор Yaskawa, стабильность положения линейного эмалированного провода
Это гарантируется, и время сокращается.
7Каждый блок был стандартизирован, легко заменить и легко демонтировать.

8. Все инструменты очень легко заменить в течение 1 минуты ожидать



Пожалуйста, нажмите на видео ниже, чтобы посмотреть, как работает машина

ВыборИгловая обмотка, самое главное обычно:

Может ли она производить стабильную, без повреждений, высокую заполнение слотов намотки последовательно.

Потому что обмотка иглой используется в основном для:

• Статоры BLDC
• Электромоторы
• Дроновые двигатели
• Сервомоторы
• Моторы приборов

где качество обмотки напрямую влияет на:

• эффективность
• момент вращения
• производство тепла
• надежность

Ключевыми факторами являются:

1Точность намотки (наиболее критическая)

Намотка иглой требует крайне точного расположения провода.

Важные моменты:

• точность отсчета оборотов
• консистенция слоя
• повторяющееся движение иглы
• точное указание между зубами

Недостаточная точность вызывает:

• Неравномерное EMF на спине
• дисбаланс
• вибрации
• более низкая эффективность

Ищите:

• сервоуправляемые оси
• высокая повторность
• точный контроль интерполяции

2Защита от проводов

Очень важно.

Во время обмотка иглы проволока испытывает:

• сгибание
• напряжение
• трение
• ускорение

Если машина повреждает эмаль:

• Происходят короткие замыкания.
• снижается надежность изоляции

Важные особенности:

• гладкая поверхность иглы
• керамические гиды
• оптимизированный путь иглы
• стабильное регулирование напряжения

Особенно важно для:

• тонкая проволока
• высокоскоростное обмоткание
• статоры с плотностью волосковой булавки

3. Способность заполнения ячейки

Одним из основных преимуществ обмотка иглы является:

Высокий коэффициент заполнения отверстий

Лучшее заполнение слотов означает:

• больше меди
• более высокая плотность крутящего момента
• снижение потерь меди

При выборе машины следует учитывать:

• наименьшее отверстие
• геометрия зуба
• Достижимое соотношение заполнения меди

Некоторые двигатели становятся невозможными, если:

• размер иглы слишком большой

4Дизайн иглы

Сама игла чрезвычайно важна.

Размеры иглы влияют на:

• доступный размер слота
• скорость обмотки
• напряжение провода

Ключевые параметры:

• наружный диаметр иглы
• внутренний диаметр
• изгиб
• твердость материала

Небольшая игла:

• лучший доступ
• более низкая производительность

Большая игла:

• более быстрая обмотка
• Более низкая доступность

5. Количество осей

Современные намотчики игл часто используют:

• 3-ося
• 5-ося
• 6-ося
• многосервосистемы

Больше осей позволяет:

• сложные извилистые пути
• сложная геометрия статора
• более гибкая

Особенно важно для:

• двигатели BLDC с концентрированной обмоткой

6Контроль напряжения

Очень важно.

Плохое напряжение вызывает:

• свободное обмоткание
• пересечение проволоки
• несогласованное сопротивление
• повреждение эмали

Наилучшее использование систем:

• электронные натягиватели
• обратная связь напряжения в замкнутом цикле

7Скорость производства

Важно для массового производства.

Скорость обмотки иглы зависит от:

• ускорение иглы
• скорость индексации
• Система питания провода
• алгоритм управления

Но...

чрезмерная скорость может снизить качество.

Хорошие производители оптимизируют:

• траектория движения
• кривая ускорения
• подавление вибраций

8Совместимость статиров

Машина должна соответствовать:

• Номер слота
• Статор OD/ID
• длина стека
• Открытие слота
• форма зуба

Особенно важно для:

• сегментированные статоры
• Внутренняя обмотка статора
• двигатели-перебежчики

9Способность к автоматизации

Современные системы могут включать:

• Автозагрузка
• резка проволоки
• обработка терминалов
• сварка
• осмотр зрения
• автоматическое переключение параметров

Важно для:

• сокращение рабочей силы
• консистенция

10. Способность надувать сложные двигатели

Очень важно для продвинутых двигателей.

Примеры:

• Дроновые двигатели
• Двигатели гуманоидных роботов
• двигатели осевого потока
• альтернативы шприцам для волос
• Высокопольные оутраныры

• Некоторые машины не могут обрабатывать:

• узкие отверстия
• глубокие отверстия
• высокое количество зубов

• ---

  11. Стабильность движения

  При высокой скорости:

• Вибрация становится критической.

• Плохая жесткость машины вызывает:

• прыжки по проводам
• несовместимое слоирование
• столкновение иглы

• Жесткая машина имеет большое значение.

  ---

  12. Программное обеспечение и программирование

  Современные намотные машины в значительной степени зависят от программного обеспечения.

  Хорошее ПО позволяет:

• оптимизация траектории
• хранение рецептов
• симуляция
• быстрая перемена

• Плохое ПО вызывает:

• сложная отладка
• длительное время установки

• ---

  13Содержание и надежность

  Важно для работы завода.

  Проверка:

• Сервомарка
• Система ПЛК
• Запчасти
• доступ к техническому обслуживанию
• конструкция смазки

• ---

  14. Интеграция процессов

  Намотка иглы часто связана с:

• вставка изоляции
• эпоксидный распределитель
• испытания
• вставка магнита
• сбалансирование

• Интегрированные производственные линии улучшают последовательность.

  ---

  15Наиболее важно для различных отраслей промышленности

  Промышленность	Самый важный фактор
  Двигатель дронов	скорость + низкое повреждение провода
  Электромотор	Заполнение слотов + автоматизация
  Гуманоидный робот	точность + плотность крутящего момента
  Двигатель прибора	стоимость + стабильность
  Медицинский мотор	консистенция + чистота
