12 слотов Игла обмотка BLDC Мотор Статор 1.13 мм AWG17 Медная проволока
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Состояние: | Новый | Сертификат: | CE |
|---|---|---|---|
| Установка массива: | Заворачивание и укладка одновременно | Максимальный провод: | 1.13мм AWG17 Медная проволока |
| Автоматический тип: | Полностью автоматический может обрабатывать тонкую проволоку толстые проволоки | Цвет машины: | Белый или требование клиента |
| Послепродажное обслуживание: | Инженеры, доступные для обслуживания оборудования за рубежом | ||
| Выделить: | 12 слотов BLDC двигатель статор обмотка,Машина для намотки иглой для проволоки AWG17 длиной 1,13 мм |
||

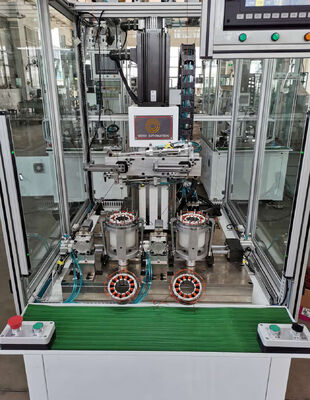

Машина для намотки иглы медной проволоки статора двигателя BLDC 1,13 мм AWG17 с 12 слотамиВИНД-2-ТДМ
(1)Приложение
Статоры BLDC с игольной обмоткой швейной машины, компрессора кондиционера, холодильника
компрессор, автомобильный водяной насос, двигатель топливного насоса с 6 полюсами, 9 полюсами, 12 полюсами или
18 полюсов
(2)Преимущества
|
Аккуратная и аккуратная обмотка |
Для провода диаметром 1,12 мм, 6 слоев, высоты стопки 90 мм, Результат намотки 6 слоев при аккуратном и аккуратном смещении
|
|
Диапазон скорости обмотки |
Размер провода 0,67 мм, внешний статор, 400 об/мин. Размер провода 1,59 мм, внутренняя сторона статора после обмотки 13,5 кг,
|
|
Намотка и размещение |
Большинство 6-слойных массивов позволяют добиться компактной намотки, равномерное сопротивление и лучший двигатель
|
(3)Особенность
Машина для обмотки статора бесщеточного двигателя ВИНД-2-ТДМточная намотка,
Смену инструмента можно выполнить за 10 минут.
Машина широко применяется для внутреннего статора и наружных статоров мотоциклов.
(4)Параметр
Диаметр провода: 0,08–1,59 мм (AWG17–AWG39)
Параметр
Диаметр проволоки: от 0,2 до 1,3 мм.
Внешний диаметр статора: Макс. 150 мм
Высота штабеля: Макс. 90 мм
Обмоточный двигатель: Серводвигатель XINJE 5000 Вт 1 шт.
Распределительный двигатель: Серводвигатель XINJE 2300 Вт 2 шт.
Индексирующий двигатель; Серводвигатель XINJE 750 Вт 2шт.
Ход: ось X Макс. 180 мм,
Ось Y Макс. 120 мм,
Ось Z Макс. 200 мм
Режущее устройство:Пневматическое
Давление воздуха: 0,4~0,6МПа
Мощность: 380 В переменного тока, 50/60 Гц.
Вес: около 750 кг
Размеры для справки: 1620 (Д) x 910 (Ш) x 1800 (В) мм
Ниже приведен пример статора с обмоткой.
