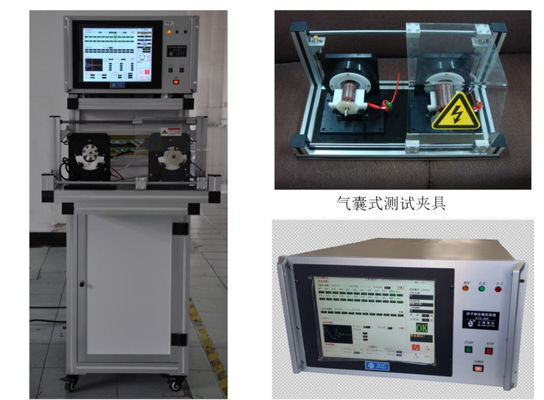

Машина для тестирования якорей WIND-ATS-300

(1) Тестируемые параметры

Эта машина для тестирования якорей проверяет сопротивление между стержнями, сопротивление сварки, диэлектрическую прочность (Hi-pot),

сопротивление изоляции и межвитковую изоляцию. Все тестируемые параметры могут отображаться на экране,

или вы можете выбрать один параметр и отобразить его индивидуально.

Режим загрузки и тестирования можно переключать, сдвигая защитную крышку.

Тестовая панель начинает тестирование, как только защитная крышка сдвинута над рабочей станцией.

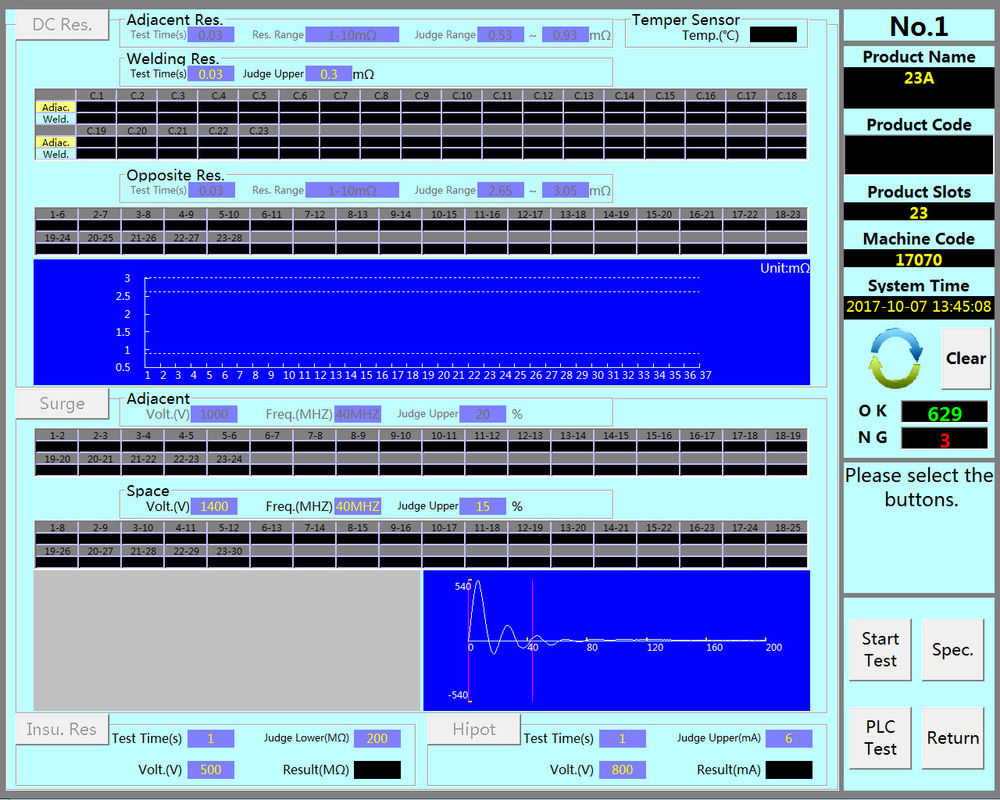

Содержимое экрана, как на первой фотографии (экран вашей машины будет на английском языке)

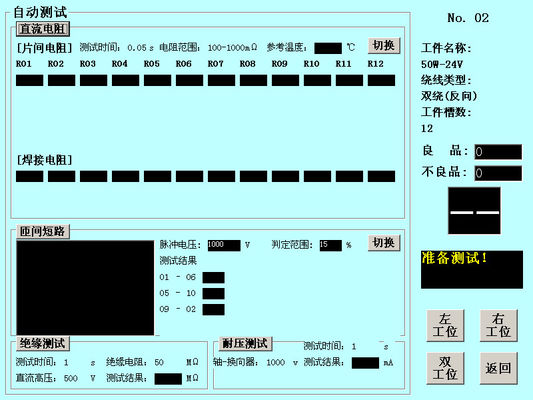

Тестируемые параметры аналогичны машине для тестирования якорей стартера WIND-ATS-02, как показано ниже, второй сверху

(2) Единицы измерения машины

Управление: Промышленная встраиваемая система с 15-дюймовым сенсорным экраном
Реле: Japan Panasonic или Tyco
Высоковольтное реле: Toward
Пневматические компоненты: Airtac

Источник питания: Meanwell

Питание: Переменный ток 220 В ±10% @ 60 Гц, Давление воздуха: 0.4-0.6 МПа, Температура: 0-45 °C

(3) Статистическая функция

Тестовая машина автоматически сохраняет данные испытаний каждого продукта,

и их можно считывать внешне через USB-интерфейс.

Содержимое интерфейса статистики:

1. Общее количество протестированных якорей.

2. Количество квалифицированных продуктов (коэффициент прохождения).

3. Количество неквалифицированных продуктов (коэффициент неквалифицированных продуктов; можно отдельно подсчитать элементы, не прошедшие каждое испытание).

(4) Дополнительные функции (требуется дополнительная оплата)

1. Чтение штрих-кода или QR-кода

Серийный номер протестированного продукта может быть прочитан в соответствии с форматом типа штрих-кода или QR-кода, определенным заказчиком, чтобы серийный номер продукта соответствовал данным испытаний продукта один к одному.

2. Лазерная маркировка, кодирующее устройство или печать этикеток

Может быть подключено к оборудованию для установки маркировочного устройства, кодирующего устройства или принтера этикеток для маркировки и идентификации квалифицированных или неквалифицированных продуктов после испытания.

3. Склад неквалифицированных бракованных изделий

Используется для хранения неквалифицированных бракованных изделий после тестирования. Оператор должен поместить неквалифицированные изделия, прошедшие тестирование, в назначенное место, прежде чем оборудование сможет начать следующее тестирование. Избегайте неправильного размещения изделий.

4. Координация с автоматической производственной линией

Используется для взаимодействия с управлением вводом-выводом и управлением связью автоматизированной производственной линии для облегчения независимой интеграции для удовлетворения потребностей общего автоматизированного производства.

5. Функция базы данных

После сетевого подключения данные испытаний могут автоматически загружаться на сервер и сохраняться в формате EXCEL. Интегрирована система сканирования двумерного кода, то есть двумерный код на двигателе сканируется перед началом испытания двигателя. Двумерный код соответствует данным испытаний двигателя один к одному для удобства отслеживания.

(5) Преимущества машины

а. Все тестируемые параметры автоматически оцениваются оборудованием, что устраняет недостатки

традиционных методов тестирования, которые определяются вручную по продукту.

б. Быстрое и точное определение дефектов в процессе производства обмотки, сборки и сварки

двигателя, а также указание места неисправности, что удобно для оператора при ремонте

дефектного продукта.
в. Напряжение высоковольтного испытания устройства автоматически регулируется и генерируется,

стабильно и удобно.
