Электродвигатель СтаторПробное оборудование для испытаний Сопротивление постоянного тока Индуктивность Изоляция от перенапряжения Ротация Hi-Pot

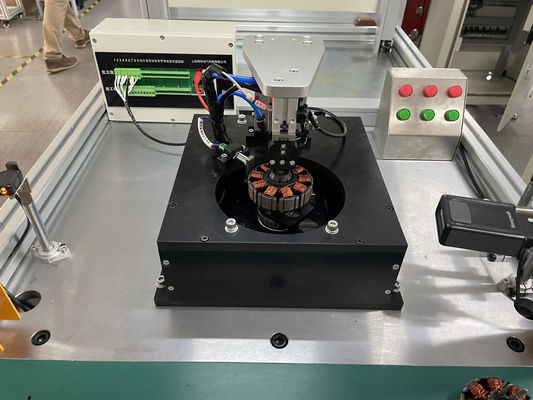

BLDC Motor Stator Tester DC Сопротивление Индуктивность Изоляция перенапряжения Hi-Pot Ротация WIND-DTS-300

https://youtu.be/Ut1FHxzdMME

(1)Преимущества станторной теринговой машины

    1Пробные элементы Модульная конструкция,

Каждый элемент испытания, включая сопротивление постоянного тока, испытание индуктивности, испытание перенапряжения, сопротивление изоляции,

Hi-pot был модулирован на отдельную тестовую плату.

2Эта испытательная машина поставлялась от 15 до 20 штук каждый месяц для производителей моторов.

(2)Испытательные предметы

1Испытание сопротивления постоянного тока (включает испытание равновесия трех фаз, испытание равновесия фаз)

Диапазон испытаний: 0,001Ω--1000Ω

Испытательная петля: максимум 4 петли (расширяемые)

Точность повторного испытания: ≤±0,5%

Метод испытания: Четыре точки с функцией автоматической коррекции температуры окружающей среды

Или инфракрасный датчик температурной компенсации (необязательно)

Может устранить изменения сопротивления, вызванные температурой

2Испытание индуктивности

Диапазон испытаний:0.1μH 999H

Испытательная петля: максимум 4 петли (расширяемые)

Точность повторного испытания: ≤±1,0%

Метод испытания: четверо точек обеспечивают точность

3Тест на перенапряжение

Передача высокого напряжения между фазами

Условие испытания: регулируемое переменное напряжение 100-3000 В

Пик пульса:00,5 мсек

Частота отбора проб: 0 - 20 МГц

Испытательная петля: 4 петли

Точность повторного испытания: < ± 2,5%

Способ оценки:По разности площади ((чувствительный к индуктивности и потере энергии)

Стандартная форма волны - белая, ОК - зеленая, НГ - красная.

4Противодействие изоляции

Условия испытания: постоянный ток 500 В / 1000 В

Диапазон: 0,1 МΩ ≈ 1000 МΩ

Толерантность: ±2,5%

5. Hi-pot (диэлектрическая прочность) AC 100-1000V

Время испытания:1 ~ 10 с (0,1 с/час)

Дальность действия:0.1-20 мА

Толерантность: ≤ ± 2,5%

6Испытание направления вращения

По часовой стрелке / против часовой стрелки


(3)Технические данные

(4)Время цикла

Около 6 секунд.

Код HS:9030390000
