Как оценить качество испытания генератора альтернатора статира

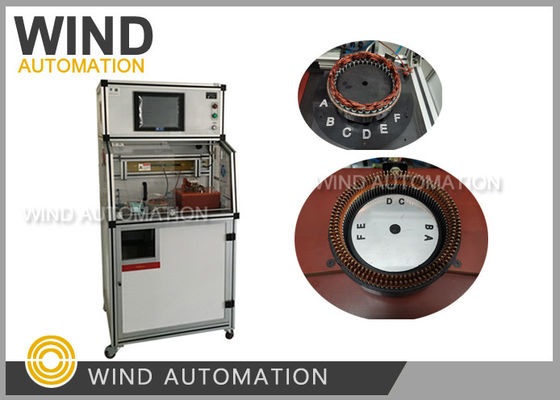

Как оценить качество испытания генератора альтернатора статира WIND-DTS-120

Испытательный элемент:

В производстве генераторных установок испытания - это процесс проверки качества после

вставка бумаги, обмотка волнами, вставка катушек, формирование,

все испытательные элементы, включая сопротивление постоянного тока/индуктивность/изоляционное сопротивление/изоляционное сопротивление

/Интерфазовая изоляция/Интерфазовый гипотон/ Hi Pot/ Балансировка резистенции может проводиться отдельно или совместно.

1) Испытание сопротивления постоянного тока

Диапазон испытаний:0.01W - 1000W

Пробная петля:6 петля ((масштабируемая)

Толерантность: ±0,5%

Метод испытания:Четыре точки с функцией автоматической коррекции температуры окружающей среды

2) Испытание индуктивности (включая испытание баланса 3-х фаз)

Диапазон испытаний: 10mH 500mH

Пробная петля:6 петля ((масштабируемая)

Толерантность: ±2,5%

Метод испытаний: Четыре точки

3)Изоляция поворачивается

Импульсное высокое напряжение: 100V-3000V (100V / шаг)

Пик импульса: 0,5 мсек

Частота отбора проб: 1-40 MHZ

Пробная петля:6 петля ((масштабируемая)

Толерантность: ±2,5%

Метод оценки: оценка разности площади (чувствительная к индуктивности и потерям энергии)

Стандартная форма волны - белая, ОК - зеленая, НГ - красная.

4)Стойкость изоляции

Напряжение:DC500V /1000V

Время испытания:1-10 с ((регулируемое)

Диапазон оценки:1-1000 МВт

Толерантность: ±2,5%

5)Межфазная изоляция

Напряжение:DC500V /1000V

Время испытания:1-10 с ((регулируемое)

Диапазон оценки:1-1000 МВт

Толерантность: ±2,5%

6)Интерфазный гипотоз

Напряжение:AC100-3000V (100V/ступень)

Время испытания:1-10 с ((регулируемое)

Диапазон оценки:0.1 мА -- 20 мА

Толерантность: ±2,5%

7) Гипот ((с обнаружением дуги)

Напряжение:AC100-3000V (100V/ступень)

Время испытания:1-10 с ((регулируемое)

Диапазон оценки:0.1 мА -- 20 мА

Толерантность: ±2,5%

8)Баланс сопротивления

Метод испытания: отбор проб сопротивления постоянного тока

Время испытания:0.1s

Метод оценки:процентный метод, используемый для оценки разницы сопротивления постоянного тока между обмотками.

2Время испытаний.

3- Видео испытаний.
