Навороченный путь статира: | Какой бы путь не выбрал Дельта или Звездный Виндинг | Игла No.: | Одна игла или две иглы или три иглы |
---|---|---|---|
Установка массива: | Необходимо ли выстраивать в соответствии с диаграммой обмотки статора | Тип автоматизации: | Полностью автоматический |
Цвет машины: | Белый или по требованию клиента | После продаж: | Инженеры, готовые обслуживать машины за границей |
Высокий свет: | Моталка иглы,Машина замотки статора мотора |

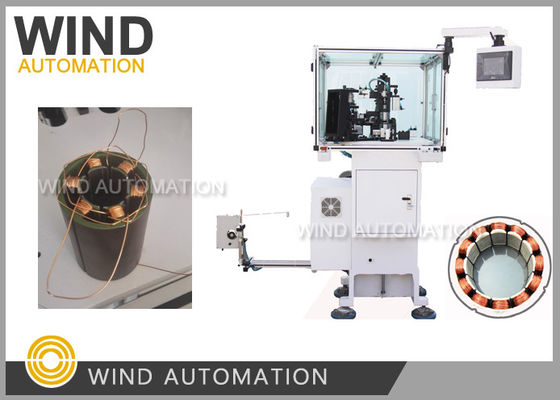

BLDC Мотор Статор Игла Намотка Машина с зубной катушкой Нажимная проволока WIND-2-TSM
Применение:
Машины для намотки зубов WIND-2-TSMМути столбы BLDC Статор обмотка иглы обмоткадля Статора
с 6 полюсами, 8 полюсами, 9 полюсами, 10 полюсами, 12 полюсами, 14 полюсами, 18 полюсами
Все типы двигателей BLDC, шаговых двигателей, статоров вентиляторных двигателей могут быть завернуты серией WIND-2-TSM с
различный вид метода обмотки с массировкой, с размещением мостового провода, провода, покрывающего статор
с разным способом обмотки.
Преимущества:
1Широкое применение для всех типов BLDC-статоров с небольшими и большими размерами, тяжелым или легким весом,
Большой или маленький размер проволоки, массирование или отсутствие необходимости перемещения проволоки, прокат проволоки или отсутствие проката
2Широкий диапазон проволоки0.08 ~ 1,2 мм (AWG17 ~ AWG39)
3Delta PLC, Delta Servo System, вмешательство человека-машины и богатый опыт в 6,8,912 зубов
может обеспечить хорошую производительность обмотки машины
Параметр:
Диаметр провода:00,08 до 1,2 мм
Идентификатор статора: выше 19 мм
Высота стопки: от 7 до 90 мм
Давление воздуха: 5-7 кг/кв. см.
Мощность: AC380V 50/60Hz
Вес: около 500 кг.
Размер: 1800 ((L) x 1150 ((W) x 1600 ((H) мм
Автоматическая безстылочная статорная обмотка серии WIND-TSM подходит для обмотки различных
Сметанный провод напрямую накручивается на ядро катушки.
Традиционный метод обмотки статорной катушки и встраивания обмотки способ, он экономит стоимость
эмалированный провод и увеличивает количество катушек (в зависимости от скорости заполнения слотов электродвигателя).
Магнитный поток увеличивает мощность двигателя.
Завершить обмотку, индексацию, массирование, резку и другие процессы.
Работа по подбору и установке статора, что уменьшает интенсивность труда оператора и достигает
Кроме того, машина имеет значительную функциональную особенность.
перемещение в соответствии с параметром настройки, так что рану проволока пакет компактный, аккуратный, отличный
лежащие и красивые.
Список деталей WIND-2-TSM | |||
Части | Имя | Спецификация. | Какой? |
1 | Свинцовый ремень | HTD8M-776 | 1pc |
2 | Ремень настройки | HTD8M-624 | 1pc |
3 | Индексный пояс | 224XL | 1pc |
4 | Зажигалка | RT821 - RT821 - RT822 - RT822 - RT822 - RT822 | 2 шт. |
5 | Зажигалка | RTполицейская служба | 2 шт. |
6 | Магнитный переключатель | AL-11RL-02 | 1pc |
8 | Керамическое колесо | ¥4 | 2 шт. |
Инструменты: | |||
1 | Алленский ключ | 8 шт. | 1 комплект |
2 | Открытый ключ | 13-16 мм | 1pc |
3 | Слова отвертка | 1.5 дюймов | 1pc |
4 | Свинцовая отвертка Phillips | 4 дюйма. | 1pc |
5 | Стрелковый ключ | 8 шт. | 1 комплект |
6 | Коробка с инструментами | 1pc | |
7 | Диагональные клещи | 1pc | |
Часть на заказ | |||
1 | Насадка | 1pc |
Нажмите на картинку ниже, чтобы посмотреть видео.
