Как сделать безслотную обмотку полуавтоматическим полностью автоматическим способом
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Состояние: | Новый | Ось: | 4 ось |
|---|---|---|---|
| Рабочая станция: | Одна станция/двойная станция | Скорость обмотки: | Макс. 400 оборотов в минуту в соответствии с диаметром провода, размерами статира |
| Автоматический тип: | полностью автоматический | Машинный цвет Моторная обмотка: | Белый или требование клиента |
| Обмотка двигателя: | Упаковка зубов для покрытых статоров или пластиковых крышек | Послепродажное обслуживание: | Инженеры, доступные для обслуживания оборудования за рубежом |

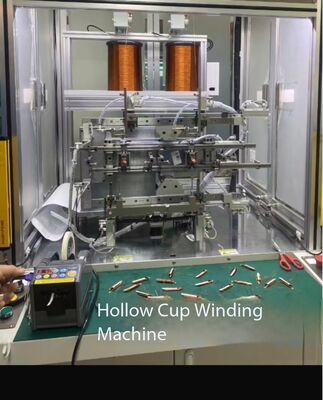

Как сделать безпазовую намотку полуавтоматическим полностью автоматическим способом ВЕТР-BLDC
Применение намоточной машины с прорезями:
Сверхлегкий вес, быстрый отклик и высокоэффективный двигатель без сердечника
Двигатель постоянного тока с постоянными магнитами и бессердечниковой обмоткой
Бессердечник(DC)-Безслот(EC)
Щелевая намоточная машинаПараметр:
| Модель | ВИНД-3С-Разрез |
| Обмоточный стек | Статор с пазом |
| Станция | Четыре автономные или полностью автоматические станции. |
| Диаметр проволоки | 0,1-1,2 мм (в зависимости от скорости заполнения паза статора и ширины паза) |
| Этапы производства |
Состоит из 4 машин с приведенными ниже функциями и процессами. 1. Автоматический подзавод. 2. Выравнивание горячим прессом. 3. Предварительное формование 4. Круглая формовка
|
| Настройка программы |
Максимальный шаг — 200 шагов. Системная программа хранит 10 наборов, что превышает объем хранилища, который можно загрузить на компьютер и загрузить с неограниченным объемом памяти.
|
| Скорость намотки | Макс. 400 об/мин (в зависимости от размера провода, длины пакета и размера статора) |
| Ось | 4 оси |
| Общая мощность | 8кВт |
| Вход | 380 В переменного тока ±10%, 3 фазы, 50/60 Гц |
| Источник воздуха | 0,4~0,7 МПа |
| Размер машины | Около 1000(Ш)×800(Д)×1800(В) мм |
Беспазовая намотка. Состоит из 4 машин с указанными ниже функциями и процессом.
1. Автоматический подзавод.
2. Выравнивание горячим прессом.
3. Предварительное формование
4. Круглая формовка
В котором самые сложные процессы не закручиваются сами по себе,
но последующее горячее прессование, процесс круглого формования (формование верхнего/нижнего угла)
которые в конечном итоге определяют точность размеров и производительность двигателя.

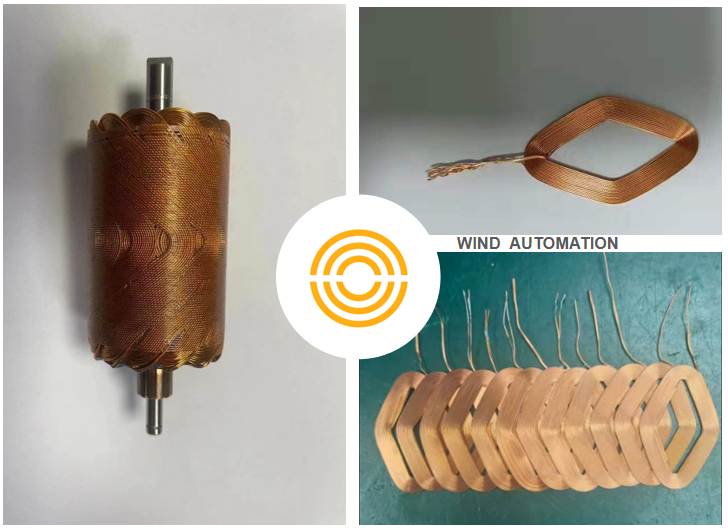

Метод намотки и процесс намотки могут широко применяться для обработки нижних обмоток.
1. Прямая намотка
Процесс намотки, образующий процесс намотки концентрата
Процесс намотки: эмалированный провод сначала наматывается на формовочную форму в соответствии с необходимыми витками,
А затем формовали полную обмотку на проволочной оправке.
Клей наносится на оба конца для упрочнения конструкции катушки.
2. Наклонная обмотка (концентрическая).
Этот метод предполагает наклон проволоки под определенным углом относительно оси якоря.
Такая конструкция позволяет осуществлять непрерывную намотку, улучшая плотность катушки и магнитные характеристики.
3. Седловидная обмотка
Вопрос и ответ:
1. Каково время цикла обмотки бесщеточных двигателей ниже?
2. Нужно ли использовать электростатическое покрытие слотов, чтобы использовать вашу машину?
3
Ниже приведены образцы и чертежи, необходимые для изготовления и ввода в эксплуатацию машины:
1.Чертеж CAD ламинации статора для проверки скорости заполнения пазов
2. Схема намотки
3. Медный провод. 1 рулона достаточно для намотки 2 статоров.
4. Имеет ли статор установочную прорезь?
Основные части
| Нет. | Имя | Бренд | Примечание |
| 1 | ПЛК | ЯСКАВА | |
| 2 | Серводвигатель | ЯСКАВА | |
| 3 | Сенсорный экран | Вайнвью | |
| 4 | Датчик | ОМРОН | |
| 5 | Электрические агрегаты | Шнайдер | |
| 6 | Пневматические агрегаты | Синьчэнь | |
| 7 | Шарикоподшипник | НСК | |
| 8 | Винтовая направляющая | ХИВИН | |
| 9 | Ремень ГРМ | Ворота | |
| 10 | Источник питания | Имею в виду хорошо | |
| 11 | Натяжитель | ЭТА-1000/ЛР | |
| 12 | Редуктор | Нидек-ШИМПО | Статору подъема нужен мотор-редуктор |
Пожалуйста, нажмите ссылку на картинку ниже, чтобы просмотреть видео о шлицевой намоточной машине.

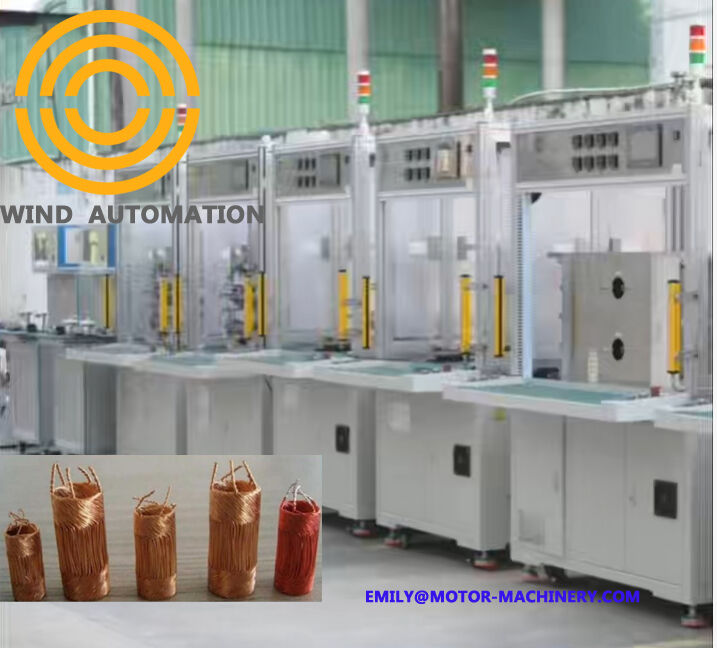

Существуют автономные машины и автоматическая линия, позволяющая осуществлять намотку без пазов.
https://youtube.com/shorts/0-s0o-bNF-o
