Машины для сварки на горячем месте для сцепления коммутаторов с арматурами

Вопрос и ответ

Вопрос от производителя двигателей K:

У нас есть щеточный двигатель постоянного тока мощностью 36 В и 370 Вт с диаметром провода 0,85 мм.

Не могли бы вы посоветовать максимальное допустимое значение сварочного сопротивления в устройстве для измерения сопротивления?

Каким должно быть максимальное сварочное сопротивление, чтобы гарантировать отсутствие проблем с обмоткой ротора?

Ответ Wind Automation:

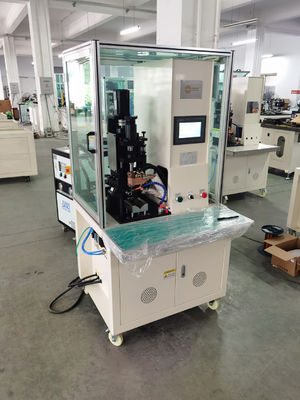

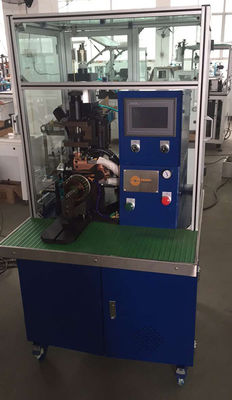

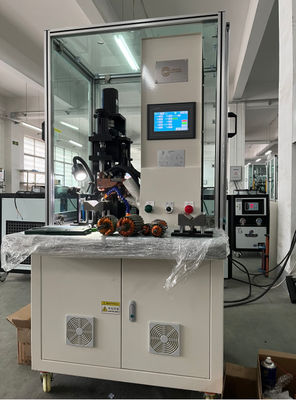

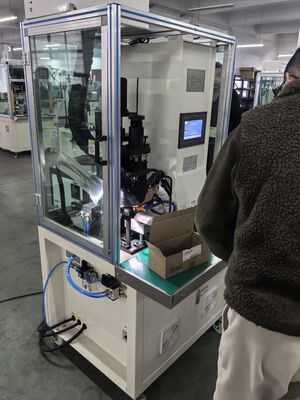

Машина для точечной сварки с источником питания постоянного тока для арматуры, коммутатора, плавления, горячей клепки WIND-DC-CW003

(1) Применение:

Арматура двигателя PMDC с крючковым коммутатором, ризерным коммутатором

(2) Преимущества:

(3) История становления звездным продуктом:

Первые два сварочных аппарата WIND-DC-CW003 были у производителя автомобильных двигателей, который производит

двигатели и поставляет их для BMW и Volvo. Они использовали итальянские и английские импортные сварочные аппараты, а WIND-

DC-CW003 работал как резервный аппарат. После нескольких месяцев тестирования пользователь обнаружил, что результат и качество сварки такие же,

как у импортных сварочных аппаратов, и через три года заказал еще один аппарат.

Высокочастотный инверторный источник питания постоянного тока является тенденцией в сварке коммутаторов, некоторые поставщики говорят, что используют

высокую частоту, на самом деле они используют 2 кГц, в то время как Wind Automation может достигать 15 кГц, с реальным и чистым постоянным током

источник питания, который обеспечивает постоянное качество сварки!

(4) Параметры машины для плавления:

Диаметр провода: 0,01 ~ 1,2 мм

Наружный диаметр арматуры: 20 ~ 100 мм

Высота пакета арматуры: 10 ~ 100 мм

Наружный диаметр коммутатора: 8 ~ 70 мм

Источник воздуха: 5 ~ 7 кг/см2

Сварочная мощность: 10 ~ 30 кВт

3-фазный переменный ток 380 В 50 ~ 60 Гц

Вес: около 350 кг

Источник питания для плавления: собственный высокочастотный (15 кГц) источник питания Wind Automation, 500 ~ 5000 А

Система управления: японский ПЛК Mitsubishi

Система индексирования: японская сервосистема позиционирования Mitsubishi, сенсорный экран 7 дюймов

(5) Особенность:

Машина для точечной сварки коммутаторов, горячая клепка проводников, плавление для тонкой или большой проволоки, высокочастотная

инверторная сварка и горячая клепка коммутатора с тонкой и большой проволокой, с отдельным устройством охлаждения

воды (действует как кондиционер)

Как достичь хорошего качества плавления, проверьте следующие четыре фактора:

1. Отрегулируйте ток плавления до подходящего значения

2. Правильное давление на зону пайки плавлением

3. Время плавления

4. Сопротивление проводника, оно связано с площадью контакта электрода

Пожалуйста, нажмите на картинку ниже, чтобы посмотреть видео
