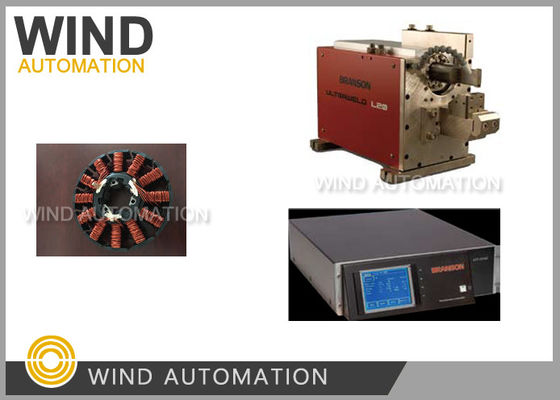

Проводная сварка коммутатор Сплавная машина Ультразвуковая волна Металлическая сварка для автомобильного статира

Ультразвуковая волна сварка металла для машины статира

(1)Применение

Металлический материал

(2)Преимущества

1Сопротивление сварки составляет 1/3 от обычного метода сварки или прессы реветом.

2. Никакое тепло не повредит поверхности заготовки

(3)Параметр

(4)Особенность

Технические параметры оборудования:

номинальная мощность: 4 КВт

частота резонанса: 20KHz + 300Hz

регулируемый диапазон амплитуды: 1um~ максимальная амплитуда

регулируемый диапазон давления: 5 ~ 70psi

Время сварки: 0,5+0,1 с

цикл сварки: 1,8+0,3 с

размер контура (единицы: мм): 374 (L) X262 (W) X329 (H)

масса устройства: 23 кг

Движение цилиндра: 48 мм

параметры ультразвукового генератора:

интерфейс работы: сенсорный экран

мощность: 4 КВт

размер контура (единица: мм):564 (L) X444 (W) X142 (H)

масса: 16 кг

номинальный ток: 22A

номинальное напряжение: 220 В (заказчики обеспечивают 220 В + 10% ~ 7% питания,

и в этом диапазоне напряжения не требуется регулятор напряжения).

другие параметры:

диаметр трахеального интерфейса: сухой и чистый сжатый воздух 0,6 МПа. Диаметр интерфейса 8 мм

спецификация розетки питания: большая трехкруговая стандартная розетка

Форма интерфейса связи: RS232/RS485

Диаграмма задницы ПЛК:

спецификация: двойной рог и размер рога

Длина линии соединения 4.3.6 контрольная коробка и рама 5M
