Машины для намотки катушек с полями на 2 полюса

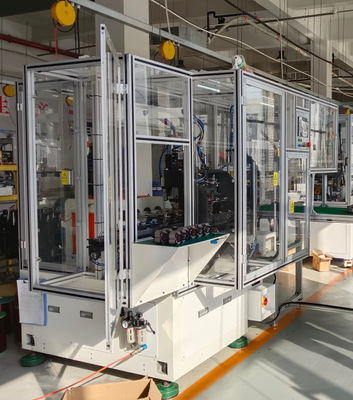

2 полюсные статорные полевые катушки Накатывающая машина Nedele Winder Estatores WIND-ASW-4

Процесс работы:

Оператор загружает 4 статора на левой стороне, нажимает кнопку запуска, машина начинает вентиляцию автоматически,

Тем временем, во время машины обмотки, оператор загрузить другие 4 статора на правой стороне,

Машина завершит предыдущие 4 статора обмотки и сделать следующие 4 статора обмотки,

Левая/правая сторона Сменная загрузка/разгрузка

Размер машины вокруг: 1,5 М ((слева направо) * 2,4 М ((передний к заднему боку) * 1,8 М

Основные данные:

PLC: Япония Mitsubishi

Главный двигатель: местный 3-фазный двигатель переменного тока
Сенсорный экран: Weinview

Силиндр: "Воздушная атака".

Вентиль: SMC

Напряжение: Механическое напряжение

Технический параметр:
Диаметр проволоки: 0,2 - 1,0 мм
Минимальный внутренний диаметр статора: 30 мм
Максимальный диаметр статора на нашей стороне: 120 мм
Давление подачи воздуха: 4~6 кг/см2
Общая мощность машины: 4,0 кВт
Напряжение: трехфазный переменный 380V 50/60 Hz
Вес: 1100 кг

Для статора имеют разную высоту стека, большинство катушек 274 оборотов,AWG25,

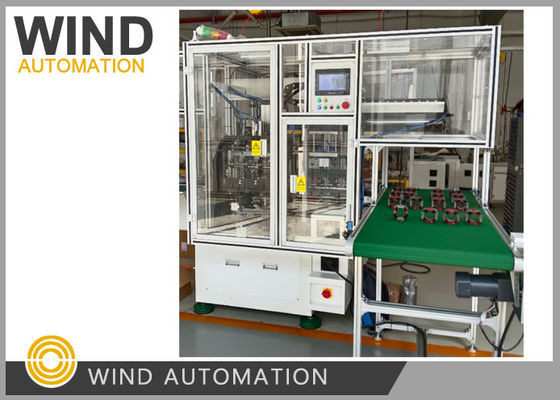

Четыре станции полностью автоматическая статор обмотка машина WIND-ASW-4

может производить 200 штук в час,

Материалы, необходимые для пробега по тропе

1 Статоры разной высоты по 20 штук

2 провода по 2 ведра

3 Формованная бумага 300 шт. каждая

4 статора раны по 1 штуке для справки

Вам не нужно отправлять всех типов,

и могли бы выбрать типичные статоры, которые с наибольшей скоростью заполнения слотов,

различная высота стека и с различными размерами проволоки для испытаний

2 станции статорного винта WIND-ASW-2

3 станции статорного винта WIND-ASW-3

4-станционный статорный виндер WIND-ASW-4

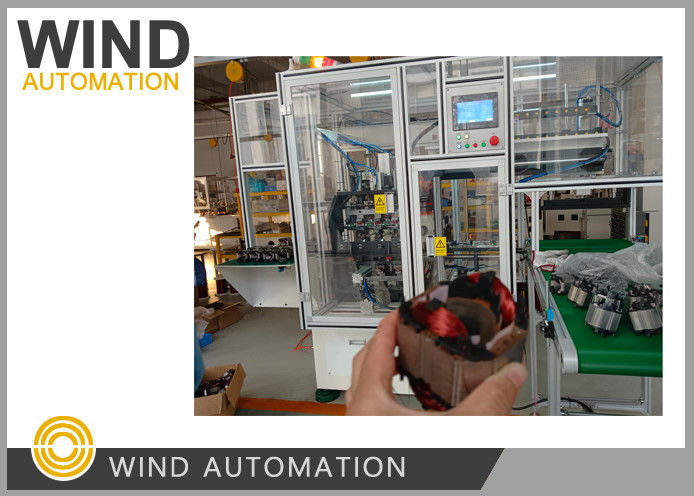

В соответствии с выходом в день вашего статора, статор обмотки машины, работающей на заводе клиента

https://youtube.com/shorts/543GxkgVssE?si=1v08oPDaODMcPUz4

Применение:

Двухпольный вставный статор, покрывающий смеситель, мельницу, электрический инструмент, пылесос с намоткой на катушку.

Конкурентные преимущества

1Полностью автоматическая статорная обмотка, автоматически загружает инструменты, зажимает проволоку

2. Автоматическая обмотка для высокой скорости заполнения слотов двухпольных статоров

3. Простая операция, оператору нужно только загрузить статор на фиксатор и разгрузить рану статор

3Очень популярен для производителей двигателей высокого объема

Параметр:

Высота стопки 10-70 мм

Статор ID 20-60 мм

Статор OD 50-130 мм

Статорные столбы No 2

Диаметр провода 0,15-1,3 мм

Режим смазки: масляная машина с непрерывной смазкой

AC380V, 50/60Hz, 4,5KW, давление воздуха 57kg/cm2

Около 1200 кг, 1500 х 2100 х 1650 мм

Номер НКМ / код HS:8479811000

Пожалуйста, нажмите на картинку ниже, чтобы просмотреть статор более широкое видео
