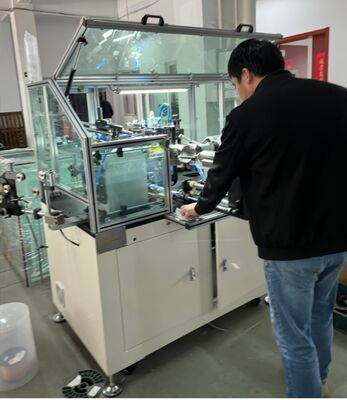

Полностью автоматическая обмотка арматуры роторная обмотка с электронным натяжкой

Полностью автоматическая намоточная машина ротора машины намотки якоря с электронным натяжителем

ВИНД-СТ-ТД2Б

Теснионериспользуется в Эта намотка якоря имеет электронное управление.

Большинство натяжителей, используемых в намоточных устройствах. Один из них представляет собой натяжитель с магнитным порошком, который имеет небольшой диапазон применения.

Одним из них является натяжитель с гистерезисом, который имеет широкий диапазон применения.

Wind Autotion использует натяжители с гистерезисом.

На фото видно, что максимальный крутящий момент составляет 5 кг, а максимальное напряжение — 24 В.

Приложение:

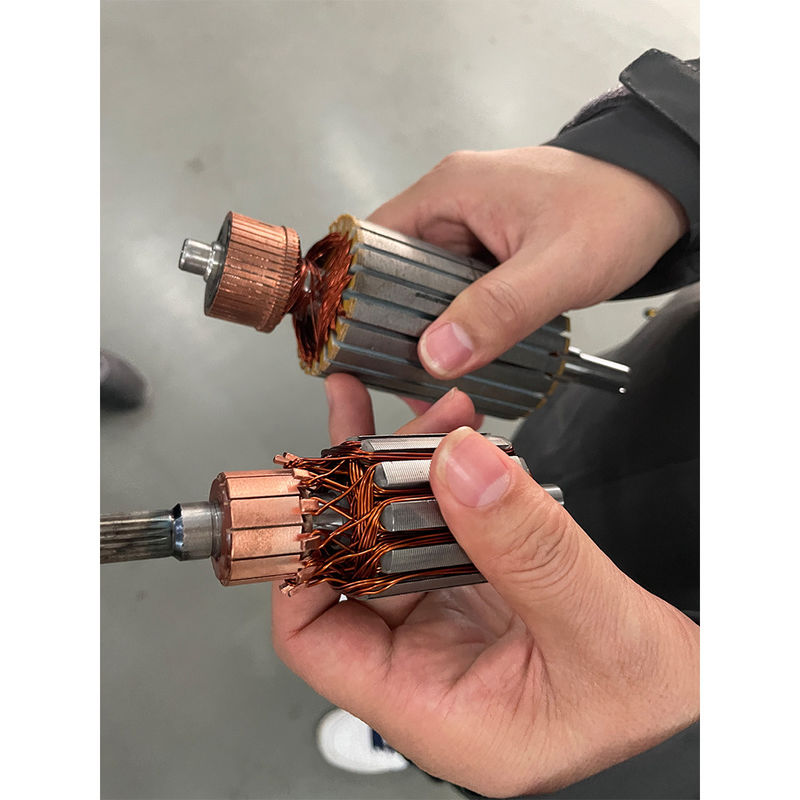

Обмотка якоря коллектора щелевого типа

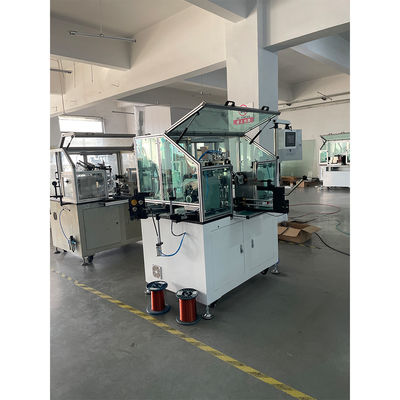

Полностью автоматическая роторная намоточная машина WIND-ST-TD2B представляет собой машину с двойной намоткой, специально предназначенную для

предназначен для изготовления ротора коллектора щелевого типа, который подходит для высокоскоростной намотки средних

и ротор крупного диаметра. В машине используется автоматический механизм обрезки и вставка вспомогательной проволоки.

метод, который значительно улучшает скорость намотки рифленого ротора. Эта машина широко используется для

обмотка ротора двигателя постоянного тока и последовательного двигателя. Подходящий диаметр намотки 0,25–1,2 мм. широко используется в тонких

Ротор с прорезями для проводной линии и ротор коллектора с прорезями большого диаметра, который подходит для автоматического

намотка нечетных и четных пазов пазов.

Конкурентные преимущества:

1. Для арматуры с тонкой медной проволокой,

Машина имела хорошую обратную связь по обмотке якоря из медного провода диаметром AWG30 (0,25 мм).

2. Для арматуры с толстой проволокой машина WIND-ST-TD2B может работать с арматурой AWG16 (1,35 мм).

3.Нет необходимости работать со специальным долбежным станком для коммутаторов.

4. Доходность 98% выше гарантированного при хорошем качестве слотового коммутатора.

5. На сегодняшний день это лучшая машина в Китае для намотки якоря с пазами.

Параметр:

Электропитание: 220 В, 50 Гц.

Двигатель: Обмоточный серводвигатель Mitsubishi мощностью 1000 Вт.

Комплектация серводвигателя Mitsubshi 400 Вт.

Индексирующий серводвигатель Mitsubshi 400 Вт.

Диаметр проволоки: 0,45 мм~1,25 мм

Внешний диаметр блока: 70 ~ 250 мм

Шпиндель: 0~1500 об/мин

Повороты №0-999

Давление воздуха: 0,5-0,7 МПа

Пневматический: Airtac

Инструкция по применению:

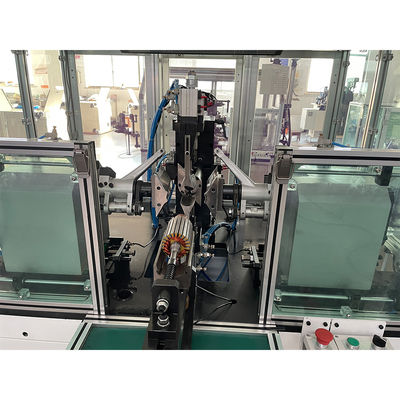

Вручную наденьте якорь и нажмите кнопку «Старт», машина выполнит зажим, зацепление, намотку и индексацию.

автоматически и многократно, пока один якорь не будет полностью намотан.

Обмоточная машина WIND-ST-TD2B предназначена для намотки якоря с коллектором стоякового типа.

Он имеет двойную листовую пластину для намотки и автоматическую резку проволоки, зажимную конструкцию, вспомогательную проволоку.

вставка способа повышения скорости намотки.

Спросите и ответьте:

Просить:

Это намоточные машины типа флайера? Я хотел бы понять, как конструкция вашей намоточной машины может

преодолеть проблему традиционной намоточной машины, разработанной для 2-полюсного двигателя.

Катушка обмотки в 4-полюсной пластине имеет меньший угол, чем в 2-полюсной пластине, поперек пластины.

слот. Поэтому в 4-полюсной намоточной машине используется направляющая головка с меньшим углом для направления магнитного провода к

вставьте в 4-полюсный слот для ламинации. Таким образом, провод будет располагаться сбоку от гнезда, а не на

нижнюю часть слота. При двухполюсном ламинировании направляющая головка шире, и проволоку можно направлять для скольжения.

в нижнюю часть слота.

Если вы используете намоточную машину флаерового типа на 4-полюсном или 8-полюсном якоре, есть ли у вас какой-либо способ направить

сначала проложите провод до нижней части прорези, затем дойдите до отверстия прорези - аккуратно и аккуратно.

Отвечать:

Пожалуйста, нажмите на картинку ниже, чтобы просмотреть видео
