Машина для намотки арматуры типа "Флайер" полностью автоматическая 4-полюсная обмотка

Станок для намотки роторов PMDC с коллектором и якорем, медная проволока AWG16 - AWG30

WIND-ST-TD2B

Применение:

Намотка якоря с пазовым коллектором, двойной челнок для двигателей малой мощности

с возбуждением от обмотки и постоянными магнитами, якорь

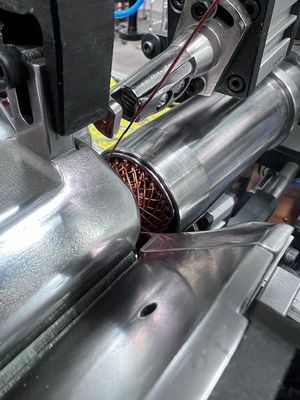

Полностью автоматический станок для намотки роторов WIND-ST-TD2B представляет собой станок с двойным челноком, специально

разработанный для производства роторов с пазовым коллектором, подходящий для высокоскоростной намотки роторов среднего

и большого диаметра. Станок оснащен автоматическим механизмом зажима и вспомогательным методом введения проволоки,

что значительно повышает скорость намотки пазовых роторов. Этот станок широко используется для

намотки роторов двигателей постоянного тока и последовательного возбуждения. Подходящий диаметр намотки 0,25 мм ~ 1,2 мм. Широко используется для тонких

проволочных пазов ротора и роторов с пазовым коллектором большого диаметра, подходящих для автоматической

намотки пазов с нечетным и четным количеством.

Конкурентные преимущества:

1. Для якорей с тонкой медной проволокой,

  Станок получил хорошие отзывы о намотке якорей с диаметром медной проволоки AWG30 (0,25 мм)

2. Для якорей с толстой проволокой станок WIND-ST-TD2B может работать с якорями AWG16 (1,35 мм)

3. Нет необходимости работать со специальным станком для прорезки пазов коллектора

4. Гарантированная выход продукции 98% при хорошем качестве пазов коллектора

5. На данный момент это лучший станок в Китае для намотки якорей с пазовым коллектором

Параметры:

Источник питания: 220 В, 50 Гц

Двигатель: Намотка серводвигатель Mitsubishi 1000 Вт

Расположение серводвигатель Mitsubishi 400 Вт

Индексация серводвигатель Mitsubishi 400 Вт

Диаметр проволоки: 0,45 мм ~ 1,25 мм

Наружный диаметр блока: 70 ~ 250 мм

Шпиндель: 0 ~ 1500 об/мин

Количество витков: 0-999

Давление воздуха: 0,5-0,7 МПа

Пневматика: Airtac

Инструкция по эксплуатации:

Вручную установите якорь и нажмите кнопку «Пуск», станок будет автоматически и циклично выполнять зажим, захват, намотку, индексацию до полной намотки одного якоря.

Станок для намотки WIND-ST-TD2B предназначен для намотки якорей с коллектором типа ризер.

Он имеет двойной челнок для намотки и оснащен автоматической резкой проволоки, зажимной конструкцией, вспомогательным способом введения проволоки

для увеличения скорости намотки.

Предмет

Вопрос:

Являются ли они станками для намотки типа челнок? Я хотел бы понять, как ваш станок для намотки может

преодолеть проблему традиционных станков для намотки, разработанных для 2-полюсных двигателей.

Обмотка в 4-полюсной ламинации имеет меньший угол, чем в 2-полюсной ламинации, по сравнению с

пазом ламинации. Поэтому 4-полюсные станки для намотки используют направляющую головку с меньшим углом для направления магнитной проволоки в

4-полюсный паз ламинации. Таким образом, проволока будет располагаться на боковой стороне паза, а не на

дне паза. Для 2-полюсной ламинации направляющая головка шире, и проволока может быть направлена в

дно паза.

Если вы используете станок для намотки типа челнок на 4-полюсном или 8-полюсном якоре, есть ли у вас какой-либо метод для направления

проволоки сначала на дно паза, а затем вверх к отверстию паза - аккуратно и опрятно.

Ответ:

Вас беспокоит коэффициент заполнения паза 4-полюсных двигателей,
