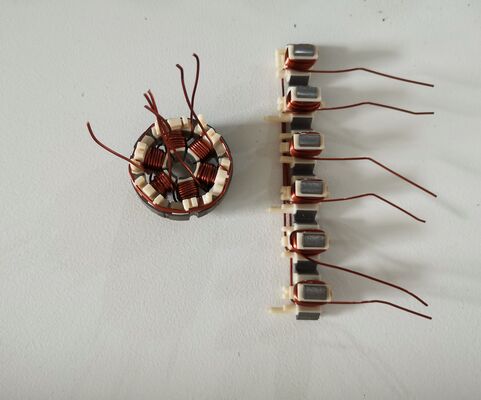

Секции статора и якорных обмоток Линейная линия обмотка прямая ламинация для BLDC PMSM и EV моторов

Sections Of Stator And Anchor Windings Linear Winding Line Straight Lamination For BLDC PMSM And EV Motors (Секции статора и якорных обмоток)WIND-ZR158-2

Применение винтовки:

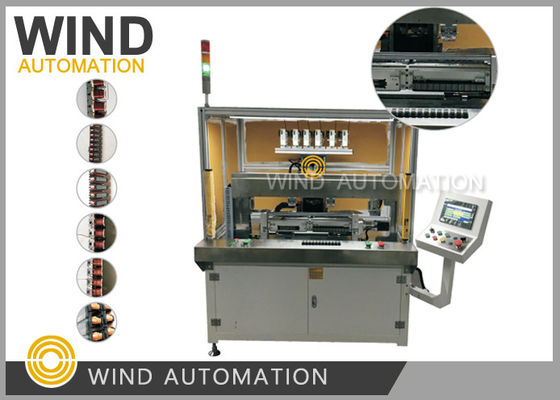

BLDC Stator Straight Lamination Winding machine - это тенденция для производителей двигателей, которые хотят

Производит высокий слот заполнения rate, small slot size, high performance electrical motors

Технические данные прокрутки:

Диаметр провода: 0.1mm до 0.8mm (AWG38 до AWG20)

Статор общей длины: Max 400 мм

Статорная высота стека: Макс 100 мм

Slots no.: не ограниченный

Смены No.: No limited

Скорость обмотки: 600RPM (согласно размеру диаметра провода, высоте стека)

Воздушный источник: 0.4~0.7MPa

Мощность машины: 8 кВт

3 фазы AC 380V 50~60Hz

Вес: около 900KGS

Размер: 1100 ((W) * 800 ((D) * 2000 ((H) мм

Виндинг машина WIND-ZR158 Конкурентные преимущества

1. Япония дизайн, Сделано в Китае

2. Two working station can wind 24SWG, 68 turns, 9 poles teeth stator in 1.5mintues (1.5minutes/2pcs) - две рабочие станции могут прокрутить 24SWG, 68 оборотов, 9 полюсов зубов статора в 1,5 минутах (1.5minutes/2pcs)

3Каждый сегмент обмоток катушек расположены аккуратно и аккуратно,Perfect winding layer not only have neat and tidy (совершенный обмотный слой)

Appearance, also good quality with small resistance (Появление, также хорошее качество с небольшим сопротивлением)

4Две станции или три станции с автоматическим устройством загрузки

5. Cycle time of winding 1pc Stator Winding (winding requirements as below) - цикл времени обмотки

    1.5minutes/2pcs (2 working station), 1.5minutes/3pcs(3working stations).ach pole

requires 68 turns of wire winding. Winding will start from 1st terminal and wire will crimped into terminals. Увиждение начнётся с первого терминала и проволока будет скручена в терминалы.

и тогда первый полюс будет прокручен 68 оборотов катушки, затем проволока пойдет от задней стороны части к четвертому полюсу,

здесь снова 68 поворотов по часовой стрелке и провода будет двигаться от назад к седьмому полюсу и снова обмотки 68 поворотов катушки

Увиняя и затем сжимая малый терминал.

Straight Lamination Stack Winding Machine Feature:

1. Through the winding needle up and down movement and the rotation of the lamination stack iron core, и мы сможем увидеть, что происходит в процессе свертывания.

Therefore, by changing the product winding program, corresponding windings (Поэтому, изменяя программу продукта обмотки, соответствующие обмотки)

with different core stack thickness and different turns number of core poles can be setted easily. с разной толщиной ядра и разными поводами количество ядра столбов может быть легко установлено.

2. Диалог между человеком и машиной может облегчить режим работы и обслуживание

3. Spiral wire turns no. cripmed into terminal can be arbitrarily setted and stop at any location 360°,

В результате, Это просто и удобно, чтобы разместить мост провода и сократить общее время цикла.

Повышение эффективности производства

4. During winding, the number of coils in each layer can be flexibly changed to realize different of product

типы слоя.

5. Since the copper wire grooving operation is performed with high-performance Yaskawa control system. С тех пор как операция по замыканию медного провода проводится с высокопроизводительной системой управления Яскавой

и Yaskawa сервомотор, the stability of the position of the enameled wire in the slot can be ensured

и, следовательно, сократить время обмотки.

6. Ручные или автоматические роботные методы ручного питания могут быть выбраны.

Automatic loading and unloading can realize complete automated production of production lines. Автоматическая загрузка и разгрузка могут реализовать полное автоматизированное производство производственных линий.

Сбережение трудовых затрат для клиентов производителей двигателей в массовом производстве.

7Все единицы обмотки оборудования были полностью стандартизированы, и инструменты легко заменить.

Общее обслуживание машины более простое и удобное.

Example There are 9 poles/teeth. Пример: Есть 9 полюсов/зубов.

Виндинг серии:

1-й полюс 4-й полюс 7-й полюс

2-й пол-5-й пол-8-й пол

3-й полюс-6-й полюс-9-й полюс

Wire: 24SWG Двухкольцовый

Навернительная машина Main Configuration:

В BLDC Winding Machine, there are two option, one is scew rod, the other is belt. Использование двух

Device is different: The application of the screw is to convert the rotary motion through the nut to the Устройство отличается:

The application of the belt drive is to transfer rotary motion, change the rotation direction. Применение ремня - это перенос вращающегося движения, изменение направления вращения,

и изменить соотношение скорости.

Это создает ударную вибрацию при частом коммутации.

Одно, шаровой винт Шаровый винт - идеальный продукт, который

преобразует вращающееся движение в линейное движение или преобразует линейное движение в вращающееся движение.

Его функция заключается в том, чтобы преобразовать вращающееся движение в линейное движение, которое является дальнейшим

The significance of this development is to change the bearing. значение этого развития заключается в том, чтобы изменить подшипник

Из-за небольшого трения сопротивления, шаровые винты широко используются в

various industrial equipment and precision instruments (различные промышленные оборудования и высокоточные инструменты).

Шаровый винт является наиболее часто используемым элементом передачи в силовых инструментах и прецизионных машинах.

main function is to convert rotational motion into linear motion, or to convert torque into axial reversal Основной функцией является преобразование вращающегося движения в линейное движение, или преобразование тока в осевое изменение

Сила, одновременно с высокой точностью, реверсивностью и высокими характеристиками эффективности.

Функции шарового винта:

1. Нет обратной реакции, высокая жесткость

Шаровый винт может быть добавлен к давлению, потому что предварительное давление может сделать аксиальный клиренс до

отрицательное значение, а затем получить более высокую жесткость (болка винт через мяч, чтобы дать давление, в настоящем

use for mechanical devices, etc., due to the ball The repulsive force can increase the rigidity of the wire. использовать для механических устройств и т. д., из-за мяча.

порция).

2. высокоскоростной подачи май

The ball screw can achieve high-speed feed (motion) due to its high efficiency of movement and low heat. Шаровой винт может достигать высокой скорости питания (движения) благодаря высокой эффективности движения и низкой температуре.

поколение.

3. Высокоточная гарантия

The ball screw pair is produced consistently with the world's highest level of machinery and equipment. Парь шариковых винтов производится последовательно с самым высоким уровнем машины и оборудования в мире.

В частности, температура и влажность строго контролируются на заводе.

Environment for grinding, assembling, and inspecting various processes, due to perfect quality. Окружающая среда для измельчения, сборки и осмотра различных процессов, из-за совершенного качества

Система обеспечивает полную точность.

4. Compared with the sliding screw, the driving torque is 1/3 По сравнению со сдвигающим винтом, движущий момент составляет 1/3

Since there are many rolling balls between the screw shaft of the ball screw pair and the nut, the higher. Поскольку между винтовым шафтом и гайкой есть множество роликовых шаров, чем выше

Compared with the previous sliding screw pair, the driving

Ток достигает 1/3 или меньше, то есть, сила, необходимая для достижения того же результата движения, составляет 1/3 от этого

Это полезно для экономии электроэнергии.

5. Микро-кормление май

Since the ball screw pair uses the ball motion, the starting torque is very small, and no creeping Поскольку пары шаров используют движение шаров, то начальный момент является очень маленьким и не ползут.

Происходит такое явление, как скольжение, и может быть гарантировано точное микропокорение.

Во-вторых, временной пояс - это бесконечный пояс со стальным проволокой или стеклянным волокном как сильный слой и

covered with polyurethane (polyurethane timing belt) or neoprene rubber (rubber timing belt). Внутренняя часть резины покрыта полиуретаном (polyurethane timing belt).

Пояса сделаны в зубную форму и меша с зубной ремня шкивы.

timing belt is driven, the transmission ratio is accurate, the force on the shaft is small, the structure is

compact, the oil resistance, the wear resistance is good, the anti-aging performance is good, the general - компактный, устойчивость к маслам, устойчивость к износу хороша

использование температуры -20°C-80°C, v<50m/s, P<300kw, i<10, also for low speed drives for drives that require

The timing belt drive is composed of an annular belt with an evenly spaced tooth profile. Двигательный пояс времени состоит из кольцевого ремня с равномерно распределенным профилем зуба.

Это сочетает в себе

When rotating, power is transmitted by meshing. Когда вращается, мощность передается путем перемешивания.

Synchronous belt drive has an accurate transmission ratio, что означает, что скорость передачи колеса будет точной.

не скользит, может получить постоянное соотношение скорости, гладкую передачу, поглощение вибраций, низкий шум,

диапазон коэффициента передачи, обычно до 1:10. Допустимая скорость линии до 50 М/С, доставляя мощность от

Высокая эффективность передачи, обычно до 98%, компактная структура,

suitable for multi-axis transmission, no lubrication, no pollution, so it can work in places that are not

allowed to have pollution and work environment is harsh. Этот продукт широко используется в текстиле, машине

инструменты, табак, коммуникационные кабели, легкая промышленность, химическая промышленность, металлургия, инструментация

equipment, food, mining, petroleum, automotive and other industries in various types of mechanical

передачи.

Characteristics of synchronous belt: характеристики синхронного ремня:

(1) Accurate transmission, no sliding during operation, and constant transmission ratio; (1) Точное передача, без скольжения во время работы, и постоянное отношение передачи;

(2) Smooth transmission, with buffer, reduction vibration, low noise. (2) Гладкая передача, с буфером, снижение вибрации, низкий шум.

(3) Высокая эффективность передачи, до 0.98, значительный энергосберегающий эффект;

(4) Легкое обслуживание, отсутствие смазки, низкая стоимость обслуживания;

(5) The speed ratio range is large, generally up to 10, the line speed can reach 50m/s, с большой мощностью

передача диапазона, до нескольких ватт до нескольких сотен киловатт;

(6) Это может быть использовано для длинной дистанции передачи с центром расстояния до 10 м.

В-третьих, разные точки

1. The application of the screw is to convert the rotary motion into a linear motion through the nut. Использование винта - это преобразование вращающегося движения в линейное движение через гайку.

применение синхронной ремень передачи является для передачи вращающегося движения, изменить направление вращения,

Двигательная стойка, с хорошей сталью, может передавать большой момент, точное положение,

и easy to produce impact vibration when frequent commutation. Because of the no-clearance between

Ball screw and nut, точность линейного движения высока, особенно в частом коммутации без

The friction between the ball screw and the nut is very small and it is very easy. трение между шариковым винтом и гайкой очень маленькое и очень легко

Передача ремня, гладкая передача, устранение вибрации, легко выбрасывать под тяжелым

Загрузка.

2Из-за отсутствия разрыва между шариковым винтом и женским винтом, точность высока, когда линейный

движение, особенно когда частое коммутация не нуждается в компенсации разрыва.

between the ball screw and the nut is very small and it is very easy to rotate. Принцип шара винт и гайка очень маленький и он очень легко вращаться.

Screw wire is to convert rotational motion into linear motion and convert torque into axial reversal force. Это позволяет преобразовывать вращающееся движение в линейное движение и преобразовывать крутящий момент в осевую силу.

имеет характеристики, такие как высокая точность, обратимость и высокая эффективность, что является скачком для линейного

сериал.

3, ремень привода имеет простую структуру, гладкую передачу, низкую стоимость и буферную вибрацию поглощение

characteristics; ball screw and motor must be connected to the middle of the coupling to achieve flexible

The timing belt can be directly connected to the motor output shaft with a synchronous wheel. Тайминговый пояс может быть напрямую подключен к выходному валу двигателя с синхронным колесом.

Нажмите на картинку ниже, чтобы посмотреть видео.
