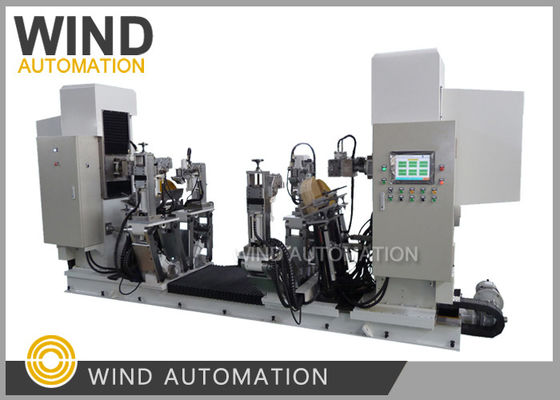

Четыре руки автоматический CNC статор катушки верхний дугообразующей машины
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Критический фактор: | Он определяет способность производить двигатели. | Рабочая станция: | Совмещенная машина |
|---|---|---|---|
| Размер обрабатываемой проволоки: | 3 мм*8 мм, AWG9, AWG0 | Процесс формования шприца: | Резание, снятие эмали, формование |
| Время цикла: | Время цикла, относящееся к длине провода | Код СС: | 84798110 |
Четырехрукавые автоматические станковые станковые катушки с вершиной дуги
Машины для формирования дуги очень важны для производства двигателей.
Wind Automation поставляла много российских клиентов.
Особенности
(1)Эта машина использует цифровое управление, осуществляемое с помощью пропорционального сервогидравлического клапана CNC, все параметры могутотображаться, изменяться, храниться на экране, хранитьсяможет достигать более 1000 штук, все параметры могут быть вызваны в любое время, параметры катушки и автоматическое обнаружение значения отображения на экране.
Wind Automation поставляла много российских клиентов.
Особенности
(1)Эта машина использует цифровое управление, осуществляемое с помощью пропорционального сервогидравлического клапана CNC, все параметры могутотображаться, изменяться, храниться на экране, хранитьсяможет достигать более 1000 штук, все параметры могут быть вызваны в любое время, параметры катушки и автоматическое обнаружение значения отображения на экране.
(2) Это оборудование может автоматически и последовательно завершить процесс формирования катушек от fusiform до катушек продукта;
(3) Открытие катушки, угол, высота носа, дуга этого оборудования, точное управление после формования, больше не требует переформатирования формы;
(4) Система верхнего края арки этого оборудования использует тип соединения с несколькими панелями, вручную соединяется с различными дугами, чтобы обеспечить различныеспецификация требований конечного формирования катушки;
(5) Клип этого оборудования может регулироваться от 0 до 140°, линейный край и угол поворота конца не выпуклости,и застежка замок плотно и не будет двигаться в процессе формирования, чтобы обеспечить никаких механических повреждений между катушками, изоляция между кругами катушки не повреждена, чтобы гарантировать надежную электрическую производительность катушки;
(6)Это оборудование имеет очень простой метод решения проблемы отскока катушки.
независимые системы, они корректируются и компенсируются сами собой, не вмешиваясь друг в друга.
Спецификация
Спецификация
1Общий диапазон длины Fusiform: 580 ~ 3200mm. Максимальная ширина катушки типа T: 120mm;
2Линейная сторона катушки: 400 ~ 2200 мм. Проекционная длина на концах после формования: 75 ~ 560 мм;
3Максимальный включенный угол между двумя линейными сторонами: 0~70° регулируемый соответственно для переднего и заднего углов, общий угол 0~140°;
4,Общая ширина отверстия катушки: 100 ~ 800 мм. (может достигать 1000 мм при максимальном углу);
5Промежуток катушки (ширина × высота): 7 ~ 30 mm × 12 ~ 70 mm, минимум 7 × 12 mm, максимум 30 × 70 mm, по 2 откидателя спереди и сзади;
6"Диаметр штифта носа катушки: φ24, φ39;
7Наклон носовой части катушки: 0~30°;
8Высота верхней части носа: -80~300 мм;
9, верхняя высота дуги: 0 ~ 250 мм, максимум может достигать 350 мм при большом открытии;
10Точность формования: угол <± 0,2°. Открытие на формовочной машине <± 0,25mm~± 0,75mm;
11Цикл формирования катушек: в течение 1 ~ 2 мин;
12"Системное давление гидравлической насосной станции: 8Mpa, давление масляной трубы: > 20Mpa;
13Другие стандарты также имеют прямую длину: 1600 мм, 2500 мм, 3200 мм.
Нажмите на картинку ниже, чтобы посмотреть видео.
