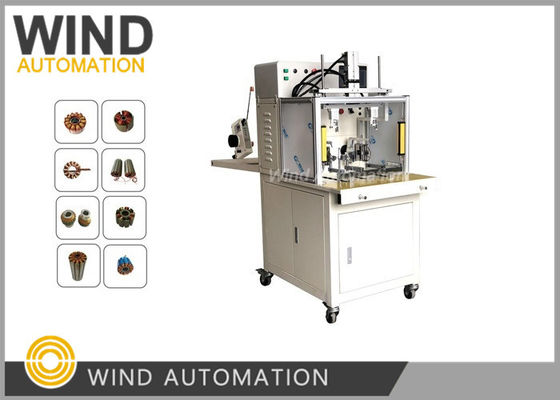

Двигатель вентилятора Стататор Летающий винтовка для бесстылочного Outrunner 2/4/6 Поля двигатель

Вентиляторный двигатель статорный самолетная обмотка для бесбросового выбега 2/4/6 Мотор с полюсамиWIND-HMW-205S

Применение:

Преимущества:

Параметр:

Диаметр провода: 0,10 ~ 0,60 мм

Опция действия: Автоматическая

Автоматическая обмотка, автоматическая индексация, автоматическая установка обмоток, автоматическое зажимание и резка

Статорный слот No. : от 2 до 24 слотов (другие слоты на заказ)

Перемещение провода: 60 мм

Силовое питание: AC220V 50/60Hz

Вес: около 350 кг.

Размер: 1260 ((L) x650 ((W) x1150 ((H) мм

Статор OD 0.433'",Высота 0.157'", размер провода AWG36, 40 оборотов

Характеристики двигателя без щетки:

1.Размер

Если вы выберете бесшовный двигатель постоянного тока, вы увидите много аналогичных моделей, таких как 2216, 2814 и так далее.

Два верхних числа - это внешний диаметр статора (мм), а два последних - высота статора (мм).

Внешний диаметр и высота статора, чем больше ядро статора и чем больше количество

Конечно, чем больше размер статора двигателя, тем больше мощность двигателя.

Сила, но тяжелее вес.


Если двигатель 2216, наружный диаметр статора 22 мм, и высота статора 16 мм.

Диаметр и высота статора пропорциональны мощности двигателя, и, очевидно, 2218 выше

Модель должна быть более мощной, чем 2212 статора, а мощность 2218 должна быть больше, чем 2216.

можно увидеть мощность двух из двух двигателей с одинаковым OD, но это, как правило, для того же диаметра статора

и разной высоты. или одинаковой высоты статора разный диаметр статора.

и внешний диаметр статора не то же самое, трудно сравнить с моделью.

Следует отметить, что это измерение относится к самому статору, а не к размеру двигателя, толщине

оболочка двигателя, форма теплоотведения, высота основания и так далее, которые все влияют на

внешний размер двигателя, поэтому суждение мощности с использованием размера статора является стандартным и надежным

чем внешний размер.

2.Количество и число столбов автослотов

1) Количество слотов (N): количество канавок в ядре статора.

Двигатель, так что количество канавок является кратным 3.

2) Количество полюсов (P): количество магнитной стали на статоре, магнит должен использоваться парами

на северном и южном полюсах, и число полюсов должно быть равным.

Номер слота и номер полюса двигателя записываются непосредственно как номер слота N полюса

число P, например, 12P14N, что означает 14 полюса 12-го слота.

3) Характеристики количества слотов и количества столбов

a. Количество слотов (N) и количество полюсов (P) пропорциональны максимальному

скорость,

чем меньше количество слотов (количество столбов), тем выше максимальная скорость двигателя.

Например, максимальная скорость 9N12P выше, чем у 12N14.

b. В том же случае с числом слотов ((N) число полюсов (P) пропорционально крутящему моменту,

Чем больше число, тем больше крутящий момент.

В нормальных условиях число слотов (N) и число столбов (P) увеличивается, чувство

Фрустрация (меньший двигатель будет чувствовать чувство устойчивого фрустрации, когда двигатель не заряжен

ручной вращающийся двигатель), теория вибрации двигателя будет меньше, но потому, что слоты трудно сделать

активный баланс.

3.КВ

Значение KV бесшовного двигателя определяется как скорость / V, что означает, что входное напряжение

увеличивается на 1 вольт (V), скорость вращения (окружение / минута) бесчещевого двигателя увеличивается.

В этом определении напряжение и скорость работы двигателя на холостом ходу следуют строго линейным пропорциональным отношениям и

постоянные, независимо от связи между рабочим напряжением, напряжением и скоростью двигателя.

4. Начертание ламинирования статора и начертание обмотки

Нажмите на картинку ниже, чтобы посмотреть видео.
