Проверка округлости для двигателя постоянного тока или универсального двигателя

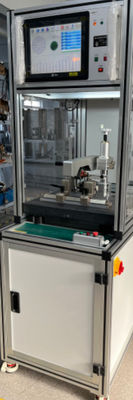

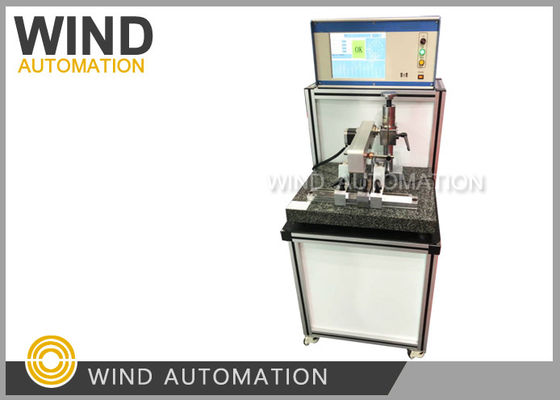

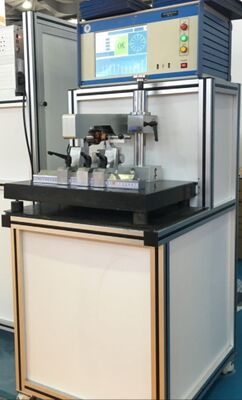

Устройство для проверки круглости коммутатора и хорошей коммуникации для мотора постоянного тока WIND-RM-10

https://youtu.be/dJMY6JVncCY

(1)Цель испытания округлости коммутатора

Если коммутатор не круглый, это увеличивает вероятность увеличенного износа щетки на щетки DC

Моторная арматура, а также увеличение дуги и искры коммутатора, тем самым разрушая

Хорошая округлость коммутатора очень важна для работы арматуры.

Испытание округлости коммутатора важно, потому что коммутатор является скользящей электрической контактной поверхностью двигателя постоянного тока или универсального двигателя.

Если щетка недостаточно круглая, то она не может поддерживать стабильный контакт во время вращения, что вызывает несколько серьезных проблем:

1. Сверкающие и дугообразующие щетки
   При вращении щетка отскакивает вверх и вниз, что периодически прерывает контакт и создает электрическую дугу (искры).

• поверхность коммутатора
• углеродные щетки
• близлежащая изоляция

2. Увеличение износа щетки
   Недостаточная округлость приводит к неравномерному давлению между щеткой и коммутатором.

• быстрое потребление щетки
• Неравномерное износ лица щеткой
• более высокие затраты на обслуживание

3. Нестабильность электрической производительности
   Изменение контактного давления изменяет контактное сопротивление.

• неустойчивый ток
• колебания крутящего момента
• электромагнитный шум
• снижение эффективности

В точных двигателях даже небольшая эксцентричность может заметно повлиять на производительность.

4. Механические вибрации и шум
   Эксцентрический коммутатор ведет себя как неуравновешенная вращающаяся поверхность.

• вибрации
• звуковой шум
• механическая усталость

5. Риск повреждения коммутатора
   Локальные удары и нагрев могут ослабить сегменты коммутатора (штанги) или расколоть изоляцию слюны.

• поднятые решетки
• короткие цепи
• катастрофический сбой ротора

6. Значение высокоскоростных двигателей
   При более высоких оборотах даже крошечные ошибки округлости усиливаются, потому что воздействия щетки происходят чаще и с большей силой.

• двигатели автомобилей
• электроинструменты
• двигатели пылесосов
• стартовые двигатели

Типичная цель производства
В производстве двигателей тестирование округлости обычно используется для проверки:

• качество поворота/слитья после обработки
• концентричность вала и коммутатора
• деформация после формования или горячего застегивания
• точность сборки

Общие методы инспекции

• Измерение расхода указателя набора
• Испытатель округлости
•
•
• В-блок + индикатор
• Системы аэродинамики
• Системы лазерной инспекции онлайн

Относительные параметры часто проверяются вместе:

• TIR (общий показатель)
• концентричность
• цилиндричность
• Разница в высоте сегмента (†высокая стойка†)

На практике чрезмерный отток коммутатора является одной из наиболее распространенных причин проблем с искрами в производстве двигателей постоянного тока.

(2)Технические данные

(3)Особенности

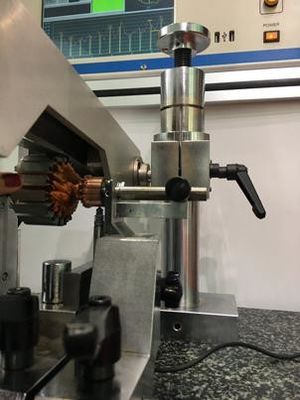

1Для измерения округлости используется высокоточный датчик LVDT, объединяющий аналоговый и

Цифровой метод фильтрации в реализацию высокую стабильность и быстрый доступ к сигналу датчика, чтобы обеспечить

высокая точность сенсорного сигнала.

2Степной двигатель используется в качестве двигательного источника измерения в сочетании с двигателем высокого раздела

и высокоскоростной импульс, обеспечивающий двигатель работать как плавный непрерывный и измерения пунктов

равномерное распределение.

3Алгоритм распознавания данных в слотах коммутатора является уникальным, чтобы гарантировать, что результаты измерений

Данные не включают в себя пробелы и данные о разрыве, чтобы гарантировать подлинность данных.

результаты измерений.

4При измерении на коммутаторной стойке также завершается обнаружение округлости качественной поверхности к

центральной оси в то же время, чтобы найти более точную качественную арматуру.

(4)Конкурентные преимущества

1Качество вращения поверхности коммутатора является одним из важнейших факторов, влияющих на производительность

В случае, если вы не можете установить, что устройство не работает, проверьте своевременно качество поворота коммутатора.

качество решетки.

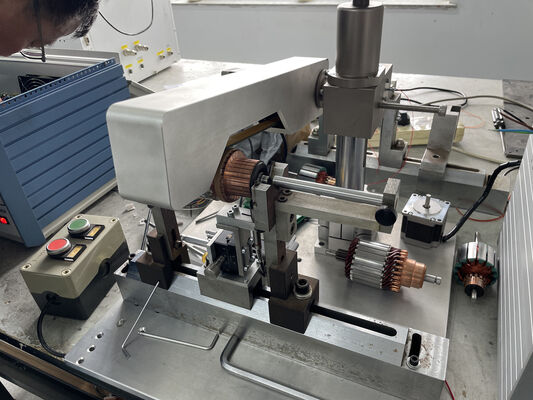

2.WIND-RM-10 Ротор круглость тестер может обнаружить круглость коммутатора арматуры быстро и

точно, это быстрый и прямой способ узнать состояние производства арматуры, может контролировать

качеству продукции своевременно, контролировать производственный процесс и обеспечивать качество производства арматуры.

3Высокая точность, без ржавчины, ржавчины, кислоты и щелочи, без намагничивания, без деформации, хорошая износостойкость,

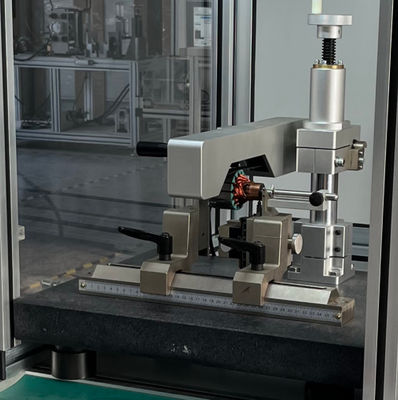

Мрамор используется в качестве площадки для размещения, сиденье в формате V размещается на мраморной платформе, и размещение

Компоненты (и приводящие части соединительного стержня) приводят ротор в движение.

(и части привода соединительных стержней) с двумя парами механизма рычагов подключения синхронного

Застежка Тонкий ротор обеспечивает плавное вращение ротора, обеспечивая точность испытания.

В заключение, полезная модель улучшает степень автоматизации проверяющего круглость ротора в

существующие технологии, повышает эффективность производства, экономит рабочую силу,

и улучшает точность испытания тестера округлости.
