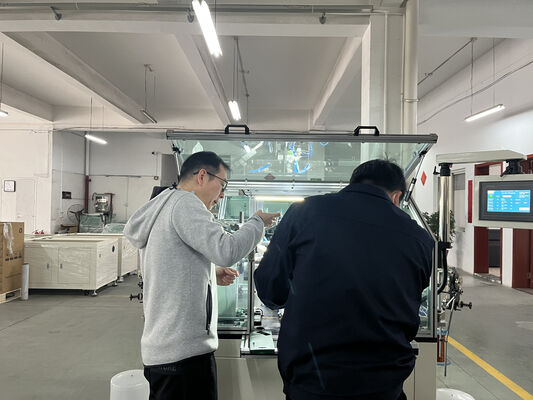

Порошкообразованный изоляционный статорный катушной обмотки машины иглы обмотки для бесбрюшевого двигателя
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Обматывая диаграмма: | Согласно схеме обмотки | Обматывая тип: | Намотка иглы вместо намотки самолета |
|---|---|---|---|
| Рабочая станция: | Одностанционная 3 иглы как трехстанционный виндер | Обматывая скорость: | От 300 до 500 оборотов в секунду в соответствии с проволокой |
| Автоматический тип: | Полностью автоматический | Цвет машины: | Белый или по требованию клиента |
| Размер провода: | AWG 17, 1,2 мм | После продаж: | Инженеры, готовые обслуживать машины за границей |
Порошкообразованный изоляционный статорный катушный намотный станокWIND-3A-TSM
Применение:
Игловидная обмотка BLDC-статоров трехфазного двигателя, как швейная машина, компрессор кондиционирования воздуха,
Рефрижераторный компрессор,водокачающий насос для автомобильного применения, двигатель топливного насоса с 6 полюсами, 9 полюсами, 12 полюсами
полюсы или 18 полюсов
Преимущества:
- Что?✔3 иглы ветра 3 слота одновременно, шире может закончить обмотку в3 раза для 9полей BLDC статор
- Что?✔ Может вентиляции 6, 9, 12 полюсов статоров который является кратным 3слотов
- Что?✔ Скорость намотки может быть настроена на разный диаметр провода от 0,08 мм до 1,2 мм,
и тяжелые или легкие статоры, большие или маленькие высоты стека, имеют хорошую аппацию без лиминации
Особенности:
Машина для намотки статора без щетки WIND-3A-TSMпредназначен для производства многопольного трехфазного статора
Его извилистый путь имеет форму квадрата,Он одновременно и автоматически накручивает и настраивает провода.
Намотка иглы, укладка, индексация, установка проволоки моста, резка проволоки полностью автоматические.
Параметр:
Диаметр провода: 0,08 ~ 1,2 мм (AWG17 ~ AWG39)
Идентификатор статора: 15 ~ 65 мм
Длина ядра:7-110 мм
Повороты No0-99999
Опция работы: шаговой/автоматический
Статорные полюса: 6 полюсов, 9 полюсов, 12 полюсов, 18 полюсов (Конфигурация)
Давление воздуха: 5-7 кг/кв. см.
Мощность: 2 КВт, AC220V 50/60 Гц
Вес: около 450 кг.
Размер: 1600 ((L) x1100 ((W) x1400 ((H) мм
1Какой тип обмотки иглы статора мы должны выбрать для нашего статора на прилагаемом рисунке?
Намотная машина WIND-3A-TSM с намотным индексационным сервоустройством
и угловой камеры колебания устройство очень подходит для обмотки вашего статора metioned в рисунке,
Он очень устойчив в обмотках больших и малых проводов, поднимать или легкие BLDC двигатели компрессорных статоров.
2.Вы также можете оценить период намотки нашей конструкции,Сколько статоров мы можем произвести?
Через час?
Согласно вашим данным, количество поворотов 27, диаметр провода 0,8 мм,
скорость обмотки, которую мы предлагаем, 300 оборотов в минуту, и требуется около 1 минуты, чтобы получить 1 статор раны,
За час вы можете получить более 60 штук.
3Какой список материалов мы должны предоставить для следа машины?
Для изготовления и ввода в эксплуатацию машин необходимы следующие образцы:
1Статорный стек 5 шт. без обмотки
2Статор раны 1 шт.
3Медной проволоки 1 рулон достаточно для обмотка 15 статоров
4. Как решить проблему, если у нас есть вопрос, когда мы начинаем использовать машину?
Вы можете отправить нам электронное письмо, Wind Automation может ответить на ваше электронное письмо в течение 24 часов,
Ниже приведен пример проблемной стрельбы,
Для того, чтобы позволить машине перейти на домашнюю позицию, пожалуйста, выполните следующие шаги,
1Нажмите "ручно", поднимите главный шпиндель с действием
2. Сборка сосудов, потому что относительное позиционирование нужно сосудов
3. Настроить три свита на процесс PDF
4. После того, как все свинты хорошо настроены, нажмите Emergency перейти на домашнее положение и машина начнет работать нормально
Нажмите на картинку ниже, чтобы посмотреть видео.
