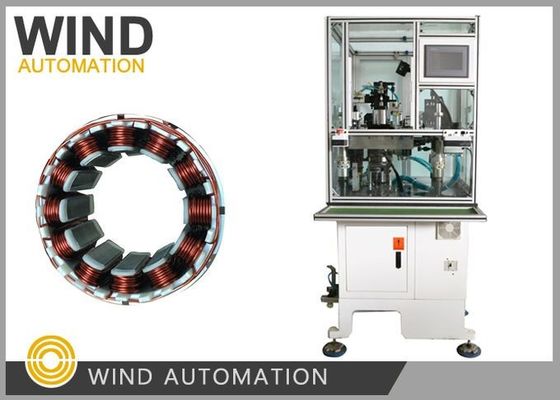

Внутреннее отверстие без щетки Мотор Статор Игла обмотка машина Три иглы за раз
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Тип статора: | BLDC Статор 6-польный, 9-польный, 12-польный | Винтовка СтатораCertificate: | 3-фазный двигатель U V W одинаковый путь обмотки |
|---|---|---|---|
| Рабочая станция: | Три иглы с одной станцией | Тип автоматизации: | Полностью автоматический |
| Цвет машины: | Белый или по требованию клиента | После продаж: | Инженеры, готовые обслуживать машины за границей |
Машины для намотки всходов Внутреннее отверстие без щетки двигатель Статор игла обмотка машина Три иглы за раз
Эта инслотная намотка предназначена для производства многополярного трехфазного статора с узкой шириной слота, но высокой скоростью заполнения слота.За исключением автоматического массирования, машина может делать автоматическую обмотку, индексацию, слоирование и окончание.
(1) Спецификация
| Диаметр провода | 00,08 ~ 1,2 мм |
| Идентификатор статора | 19 ~ 65 мм |
| Длина стека | 7 ~ 110 мм |
| Поверните No. | 0~9999 |
| Движение | Шаговой/автоматический |
| Номер слота | 6,9,12, 18 ((приспособлен) |
| Источник воздуха | 5 ~ 7 кг/см3 |
| Сила | 2 кВт |
| Электрическое питание | Обменное давление 220 В, 50/60 Гц |
| Вес | 750 кг |
| Размер | 1600x1100x1400 мм |
(2)Применение
Подходит для различных типов статоров с узкой шириной отверстия, но высокой скоростью заполнения отверстия.
(3) Особенности
Синхронный ветер 3 слота
Завивочная трасса прямоугольной формы
Точность намотки иглы
Полностью программируемая работа
Удовлетворяет высоким требованиям к обмотке
Быстрая замена инструмента
Параметр обмотки регулируется в соответствии с различными статорами
(4)Конфигурация машины
Mitsubishi PLC
Сенсорный экран
Силиндр AIRTAC
Сервосистема Delta AC и синхронный блок управления с четырьмя шпинделями
Система смазки
(5) Информация, необходимая для этого запроса машины
Будет лучше, если клиент может отправить нам подробный чертеж, включая нижеприведенную информацию.
1. Рисунок статира
2. Начертание обмотки статора
3. Нарисование распределения обмотки
4. Другие технические требования
Если это возможно, будет лучше, если клиент может отправить нам образцы.
Теги: игольная обмотка, вставная обмотка, BLDC обмотка, статорная обмотка, BLDC двигательная обмотка
| Список деталей BLDC Motor Stator Winding Machine WIND-3A-TSM | |||
| части | Имя | Спецификация. | Какой? |
| 1 | Свинцовый ремень | HTD8M-776 | 1pc |
| 2 | Ремень настройки | HTD8M-624 | 1pc |
| 3 | Пояс | HTD5M-825 | 1pc |
| 4 | Зажигалка | RT821 - RT821 - RT822 - RT822 - RT822 - RT822 | 2 шт. |
| 5 | Зажигалка | RTполицейская служба | 2 шт. |
| 6 | Магнитный переключатель | AL-11RL-02 | 1pc |
| 8 | Керамическое колесо | ¥4 | 1pc |
| Инструменты: | |||
| 1 | Алленский ключ | 8 шт. | 1 комплект |
| 2 | Открытый ключ | 13-16 мм | 1pc |
| 3 | Слова отвертка | 4 дюйма. | 1pc |
| 4 | Свинцовая отвертка Phillips | 4 дюйма. | 1pc |
| 5 | Стрелковый ключ | 8 шт. | 1 комплект |
| 6 | Коробка с инструментами | 1pc | |
| 7 | Диагональные клещи | 1pc | |
| Часть на заказ | |||
| 1 | Насадка | 1pc | |
