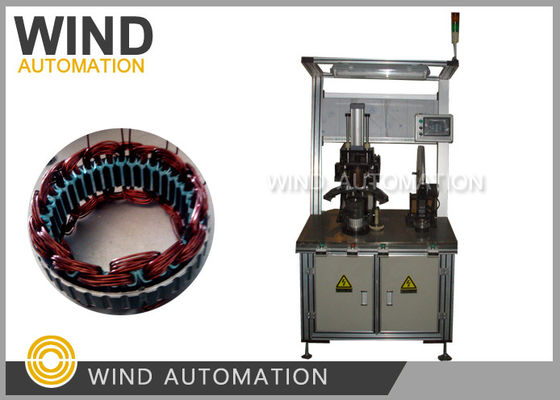

Машина для вставки генераторной катушки после катушки альтернатора

Машина для вставки генераторной катушки после катушки альтернатора

1. Процесс работы машины намотки

• Положите форму клена на инструмент для вставки клена, нажмите кнопку запуска, чтобы начать резать и вставлять клин.
• Положите клин форму на катушку вставки инструмента, а затем нажмите кнопку запуска, клин будет автоматически вставлен в инструментарий.
• Положите намотную форму на катушку, вставляющую инструменты. Ручно подтолкните провод к дну.
• Поместите позиционировщик в инструмент вставки катушки.Затем загрузите статор ((после вставки слот-бумаги) в инструмент вставки катушки.
• Нажмите на кнопку запуска, катушка обмотка машина будет автоматически делать катушку и клина вставки процесса. разгрузить статор после завершения всего процесса
•
• Введение в станцию
• Машина использует автоматическое кормление клинками и автоматический механизм резки клинков.
• С помощью двигателя с ступенчатым приводом и автоматической системой остановки перегрузки она может защитить иглу от повреждений.
• Быстрая смена конструкции инструмента в течение 20 минут.
• Все переключатели на машине - это кнопки переключателя.
• Время работы 45 секунд.
• Высота операции 1050 мм.

•

  Конфигурация машины для вставки катушки

  Положение	Бренд
  Руководство	ABBA/TCP
  Датчик	Больной.
  Сервомотор	Мицубиши
  ПЛК	Мицубиши
  Сенсорный экран	Мицубиши
  Электрические компоненты	Шнайдер
  Пневматические компоненты	Воздушная атака.



  Примечание:

  Эта машина для вставки катушек охватывает диапазон длины стека в пределах 20-42 мм.

• Не нужно менять инструменты для разной длины стека, но механическое регулирование.

Нажмите на ссылку ниже, чтобы просмотреть видео вставки генератора статора волновой обмотки
