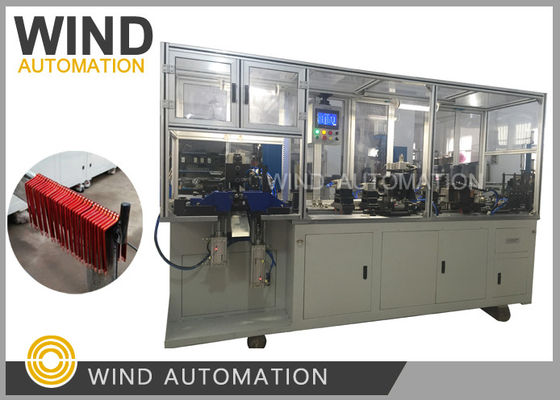

BSG Motor Hairpin Forming Shape Generator Проводящая машина для изгиба проволоки
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Применение плоской проволоки: | Машина для изгиба проволоки для волос | Рабочая станция: | Комбинированная машина для формирования проволоки |
|---|---|---|---|
| Размер обрабатываемой проволоки: | Проводник стартовой плоской проволоки менее 3 мм*8 мм | Процесс формования шприца: | Кормление, выпрямление, резка и формовка, разгрузка |
| Время цикла: | Прочие изделия из металлов или металлопродуктов, изготовленные из других материалов | Код СС: | 84798110 |
| Двигатель с плоской проволокой с новой энергией: | от 1 до 150 кВт | После продаж: | Инженеры, готовые обслуживать машины за границей |
BSG Motor Hairpin Forming Shape Generator Проводящая машина для изгиба проволокиВетро-ВДВ-Ф
Машина для формования шприца объединяет несколько станций в одну автоматическую линию,
Он объединяет процесс
| Формирование штифтов для волос | Необязательно | Примечание |
| Дерельерство |
размер катушек для удержания провода для ветровой автоматики для проектирования устройства Wire dereeling |
|
| Выпрямление | ||
| Снятие эмали | Способ снятия может быть измельчением или резкой в соответствии с фактической ситуацией | |
| Питатель | Кодировать | Длина питания может быть установлена на сенсорном экране, управляемый сервомотором |
| Резание | Давление цилиндра для управления, также может формировать резчик | |
| Формирование | Угол формирования, размер должен соответствовать статору, рисунок только для справки | |
| Сгибание | Держите одну сторону, скрутите другую сторону | Формирование на расщеплении или формирование на перфорации |
(1)Применение:
Электромобиль, Автомобильная промышленность, Самолеты, Новая Энергия Автомобиль Драйв Мотор, Грузовик Плоская проволока,
В использовании электромобилей для автопроизводителей.
(2)Преимущества:
|
Время цикла двигателя новой энергии Hairpin |
Около 4-5 секунд на корень (длина провода 300 мм)
|
|
Длина питания |
Управляемый сервомотором, регулируемый
|
|
Процесс формования шприца |
Плоская проволока выпрямить, плоская эмалированная снять, боковая эмалированная
удаление, автоматический пылесос, сервопитание, обнаружение,
резка и формовка
|
(3)Параметр:
Напряжение питания: 3Φ-380V±10% 50H
Давление источника воздуха: 0,5 - 0,7 МПа
Длина удаления лака: 0 ~ 50 мм
Длина питания провода: 150~400 мм
Время цикла: от 6 до 8 секунд для длины 300 мм
Размер обрабатываемой проволоки: 3*8 мм
(4)Конфигурация:
1Мицубиши ПЛК, 10-дюймовый сенсорный экран.
2Тайваньский HIWIN линейный гид и модуль, сервомоторная линия Delta.
3Тайваньский Николасовый точный планетарный редуктор.
4Пневматические детали и соленоидные клапаны Taiwan AIRTAC.
5Компоненты Schneider Electric, питание Mingwei.
6Сварная стойка, поверхностный спрей, цвет: серый.
7Вся часть алюминиевой рамы, трехцветный индикатор.
8Часть формы для вакуумной обработки стальной формы.
9Для покраски части используется гидравлический метод пробивания, пробивая часть устройства регулировки положения
регулирующий винт, автоматический вакуум.
10. отрезать часть использования цилиндра прокол.
11. сгибание U-образной части с использованием цилиндра.
12. 150 л гидравлическая система установлена.
13Автоматический пылесос мощностью 3 кВт.
14- Комплект автоматической машины.
Нажмите на картинку ниже, чтобы посмотреть видео.
