Автоматическая катушка для изготовления штифтов

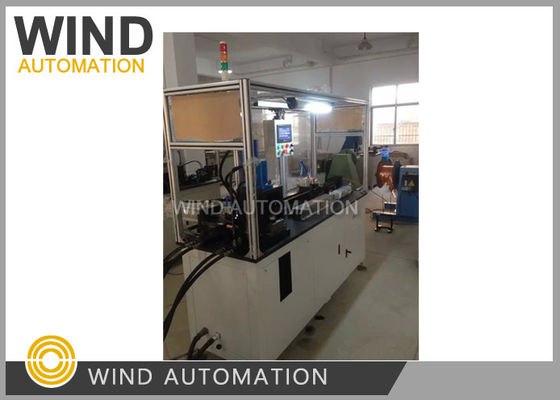

Полностью автоматическийAСтанок для изготовления катушек арматуры (скобок)WIND-AWF

MПроцесс работы станка

Станок может автоматически формировать скобки с непрерывным выполнением следующих операций:

Автоматическое разматывание проволоки → Подача проволоки → Выпрямление проволоки → Прижатие проволоки →

Удаление эмали с боков → Удаление эмали по ширине → Вытягивание проволоки → Обрезка проволоки

→ Сгибание проволоки → Штамповка проволоки → Выгрузка,

Производительность: около 3–5 секунд на штуку,

Оснастка легко заменяется для шести катушек арматуры

1 – M154104458

2 – M154097736

3 – M154038444

4 – M154103929 Форма эмалированной проволоки должна быть изменена на форму голой проволоки

5 – M154105507 Форма эмалированной проволоки должна быть изменена на форму голой проволоки

6 – MBD-7G

Конструкция станка

1. Устройство автоматического разматывания проволоки

2. Механизм выпрямления проволоки,

Состоит из двух комплектов направляющих колес для выпрямления по направлениям X и Y

И цилиндра, цилиндр вытягивает проволоку для ее выпрямления.

3. Механизм подачи проволоки

Серводвигатель Delta приводит в действие модуль подачи проволоки для подачи проволоки,

длина подачи проволоки может быть установлена на экране,

и макс. длина подачи проволоки составляет 500 мм

4. Механизм удаления эмали

Устройство удаления эмали состоит из двух конструкций,

Удаление эмали с боков и удаление эмали по ширине

Для удаления эмали с боков используются 3 алмазных ножа, вращающихся для снятия эмали с боков

Для удаления эмали по ширине используются два резца, которые царапают в противоположных направлениях

и контролируют/ограничивают глубину царапин

Функцию удаления эмали можно включать/выключать на сенсорном экране.

5. Механизм резки

Механизм резки состоит из устройства прижатия проволоки и резки проволоки,

Перед резкой цилиндр прижима проволоки и оснастка прижимают проволоку, чтобы предотвратить ее перемещение,

А затем обрезают проволоку четырьмя резцами, при этом можно удалить заусенцы, если они возникнут

6. Механизм сгибания проволоки

Состоит из устройства прижатия проволоки и устройства сгибания, приводимого в действие цилиндрами

и устройства штамповки, приводимого в действие гидравлической системой.

После формовки автоматически выгружает скобку при возврате цилиндра сгибания проволоки.

Siemens или Delta PLC

Серводвигатель Delta

Сенсорный экран Weinview

Цилиндр Airtac

Вес: около 850 кг

Размеры станка: 1800 мм x 750 мм x 1800 мм³

Станок и устройство разматывания проволоки должны находиться на расстоянии 3000 мм
