Bldc Pmac Статорная обмотка 12 24 36 Зубные нитки
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Тип двигателя: | 12-зубный 24-зубный 36-зубный внешний статор, ротор, арматура | Обматывая путь: | LRK обмотка может быть установлена на контроллере CNC CNC300 |
|---|---|---|---|
| Рабочая станция: | Одиночная или двойная станция | Скорость обмотки: | 300 оборотов в секунду на проводную ширину |
| Однопроводные или мутипроводные провода: | Однопроводные или мутипроводные провода | Статор OD: | 160 мм (6,30") |
| Обмотка двигателя: | Статоры BLDC и PMAC,помпы,моторы RC самолетов,статоры самолетов,дронов, | Послепродажное обслуживание: | Инженеры, доступные для обслуживания оборудования за рубежом |
| Выделить: | машины для намотки флаеров,машина замотки мотора |
||

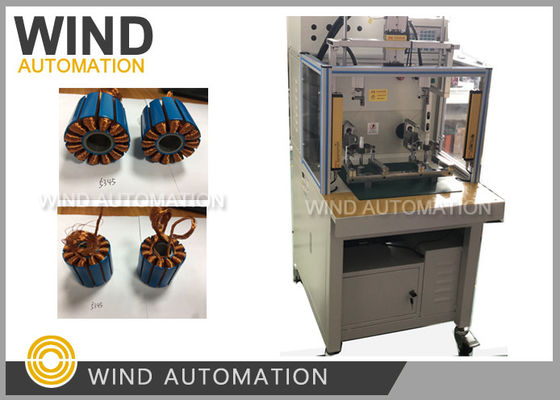

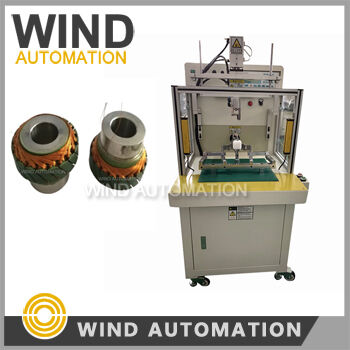

Намотка статора с помощью ротора 12-зубчатый 24-зубчатый 36-зубчатый BLDC и PMAC статоры WIND-HMW-205D
Применение станка для намотки статора:
Станок для намотки статора с помощью ротора для намотки статоров BLDC двигателей с внешним ротором, таких как
BLDC и PMAC, Статор вентилятора, Статор потолочного вентилятора,
Статор игрушечного двигателя, Статор мотор-колеса для скейтборда, Большой внешний статор,
Статор дрона, Статор двигателя самолета, вертолета с внешним ротором
Моторные самолеты RC
Вопросы и ответы по намотке ротора:
1. Сколько места требуется ротору между зубьями и между двумя соседними,
полностью намотанными зубьями?
Станку для намотки ротора требуется 2,8 мм между зубьями для 27 проводов, размер 0,28 мм,
Таким образом, ширины паза 4 мм достаточно
2. WНам нужна информация о минимальных и максимальных размерах статоров,
как необходимо менять/изготавливать оснастку для каждого типа статора
Поскольку у вас могут быть разные типы статоров, подойдет одностанковый намотчик WIND-HMW-205S,
Минимальный и максимальный диапазон наружных диаметров статоров 12 мм (0,48 дюйма), 12 пазов,
и 160 мм (6,30 дюйма),
3. Наша цель — наматывать статоры диаметром от 80 мм до 350 мм,
высота пакета 15...100 мм
WIND-HMW-205S предназначен для изготовления небольших статоров с наружным диаметром менее 160 мм,
Он не подходит для намотки более крупных статоров,
Как автомобиль не может работать как грузовик,
Другой тип станка WIND-HMW-1M предназначен для намотки мотор-колес для электровелосипедов,
этот намотчик предназначен для больших мотор-колес электрических велосипедов,
Преимущества станка для намотки статоров летательных аппаратов
| Тип намотки |
CNC роторная намотка быстрее игольчатой
|
| Умная машина, простая в смене оснастки |
Машина, которая выполняет индивидуальные схемы намотки, с помощью которых вы можете тестировать различные значения kv в ваших прототипах и мелкосерийном производстве. Станок для намотки, такой как WIND-HMW-205D, может сэкономить много времени по сравнению с заказом индивидуальной схемы намотки у производителя. |
| Размер статора двигателей с внешним ротором |
От 2 до 24 пазов, другие пазы изготавливаются на заказ, минимальный наружный диаметр статора, который может наматывать станок, составляет 12 мм (0,48 дюйма), 12 пазов, показан на фотографии намотанного статора ниже
|
| Одиночный провод или многожильные провода |
Может наматывать статоры одним проводом или параллельными проводами
|
| Обработка многожильных проводов |
30 проводов с 15 натяжителями
|
Параметры станка для намотки статоров двигателей с внешним ротором
Диаметр провода: 0,10~0,60 мм (AWG18 ~ AWG23)
Вариант эксплуатации: Автоматический
Автоматическая намотка, автоматическое индексирование, автоматическое расположение обмоток, автоматическое зажим и резка
Количество пазов статора: от 2 до 24 (другие пазы изготавливаются на заказ)
Смещение провода: 60 мм
Источник питания: AC220V 50/60 Гц
Вес: около 350 кг
Размеры: 1260 (Д) x 650 (Ш) x 1150 (В) мм
Контроллер: CNC300
Цель этих обмоток — создать магнитное поле при протекании через них тока
Существует несколько различных типов намоточных станков, от простых станков с ручной подачей до сложных
станков с числовым программным управлением (ЧПУ). Некоторые из наиболее распространенных применений намоточных станков — это намотка катушек,
намотка веревок и непрерывная намотка. Многие отрасли промышленности используют эти устройства,
включая электронику, производство статоров, роторов и якорей двигателей, а также проволочные отрасли.
Ниже приведены образцы и чертежи, необходимые для изготовления и ввода станка в эксплуатацию:
1. Статорный пакет 5 шт. без намотки
2. Намотанный статор 1 шт.
3. Медная проволока 1 рулон, достаточный для намотки 10 статоров
4. Чертеж ламинации статора и чертеж намотки
Пожалуйста, нажмите на ссылку ниже, чтобы посмотреть видео станка для намотки статоров с многожильными проводами
