Полностью автоматическая машина для намотки двигателя 8кВт Зубная намотка для покрытого статора

Сертификация
хорошее качество Машина замотки иглы для сбываний
хорошее качество Машина замотки иглы для сбываний
Мы доверяем вам и имеем очень хорошие рекомендации от наших коллег в Шанхае

—— Олайо Дельгадо

Мы очень довольны машинами!

—— Эфрейн Альварадо.

Оставьте нам сообщение

Полностью автоматическая машина для намотки двигателя 8кВт Зубная намотка для покрытого статора

Китай Полностью автоматическая машина для намотки двигателя 8кВт Зубная намотка для покрытого статора поставщик
Полностью автоматическая машина для намотки двигателя 8кВт Зубная намотка для покрытого статора поставщик Полностью автоматическая машина для намотки двигателя 8кВт Зубная намотка для покрытого статора поставщик Полностью автоматическая машина для намотки двигателя 8кВт Зубная намотка для покрытого статора поставщик

Большие изображения :  Полностью автоматическая машина для намотки двигателя 8кВт Зубная намотка для покрытого статора

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: WIND AUTOMATION
Сертификация: CE
Номер модели: WIND-NR148-1

Оплата и доставка Условия:

Количество мин заказа: 1 шт.
Цена: Negotiable
Время доставки: 30 рабочих дней
Условия оплаты: T/T
Подробное описание продукта
Состояние: Новый Ось: ось 4
Рабочая станция: Одна станция/двойная станция Обматывая скорость: Макс. 400 оборотов в минуту в соответствии с диаметром провода, размерами статира
Автоматический тип: Полностью автоматический Машинный цвет Моторная обмотка: Белый или по требованию клиента
Замотка мотора: Упаковка зубов для покрытых статоров или пластиковых крышек После продаж: Инженеры, готовые обслуживать машины за границей
Высокий свет:

машины для намотки флаеров

,

машина замотки мотора

Статорная намотка для изготовления катушек на зубах Электростатическое покрытие слотов WIND-NR148-1







Статорные зубные намотные машины

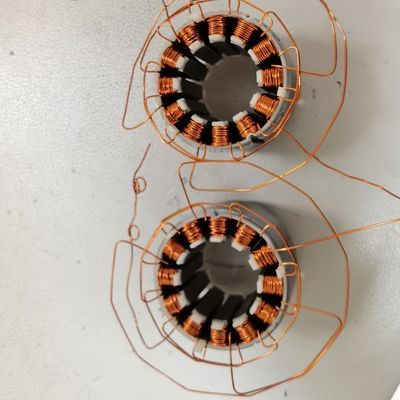

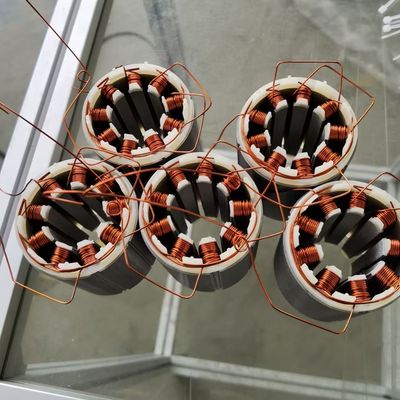

Изготавливают катушки на зубах для статора с вставкой, например, 36-слотный статор,





Статорная обмоткаПараметр:



Модель WIND-NR148-1
Накопление Статор вставки
Станция Одна станция
Диаметр провода 0.1-1.2 мм ((в зависимости от скорости заполнения слота статора и ширины слота)
Размер статора Внешний диаметр: максимум 230 мм (9,055")
Внутренний диаметр: Min.10mm (0,394')
Масштаб массы: Максимально 10 кг (фунтов)
Длина стека: максимум 100 мм (3,94 ̊)
Настройка программы

Максимальный шаг составляет 200 шагов. Системная программа хранит 10 наборов, что больше, чем хранилище может быть загружено компьютером и загружено с неограниченным хранилищем.



Скорость обмотки Max.400rpm ((в зависимости от размера провода, длины стека и размера статора)
Ось 4 оси
Общая мощность 8 кВт
Ввод AC380V ±10%3 фазы 50/60Hz
Источник воздуха 00,4-0,7 МПа
Размер машины Примерно 1000 мм (W) × 800 мм (D) × 1800 мм (H)





Вопрос и ответ:



1. Каково время цикла обмотки двигателей без щетки ниже?

Статор имеет наружный диаметр 230 мм.

Внутренний диаметр 167,2 мм.

Длина статора составляет от 10 до 100 мм, но сейчас у нас есть заказы на 10 мм длины.

Каждый зуб имеет 40 поворотов с параллельными 4 проводами диаметром 0,4 мм.



Время цикла: Fили обмотка каждого статора, упомянутого выше, это стоило 10 минут за штуку



2Нужно ли использовать электростатическое покрытие для работы вашей машины?



Машина спроектирована по вашей самой большой длины статора, для такого большого статора, он должен быть очень тяжелым

по крайней мере 5 кг. Так что во время обмотка, нам нужно добавить редуктор, чтобы обмотка была гладкой и не повлияла,

Каждый зуб имеет 40 поворотов с параллельными 4 проводами диаметром 0,4 мм.

Твои провода и повороты слишком большие для зоны слотов,

Высокий слой провода будет нажимать на низкий слой провода,

Вверх слой проволоки упадет,

Предложение по автоматизации ветра:
1Мы предлагаем изоляционную крышку и мы можем спроектировать крышку

Если демонстрация намотки показывает, что изоляционная крышка необходима


Он такой же, как у вас, но с очень небольшими поворотами (менее 30 поворотов).

2. Если вы не хотите инвестировать инструменты, чтобы сделать пластиковые крышки и

Материал должен выдерживать 155 градусов по Цельсию.

Можешь ли ты использовать 0,7 мм до 0,8 мм одиночный провод вместо

    используя 2 провода диаметром 0,56 мм или 4 провода диаметром 0,4 мм


- Что?

Для изготовления и ввода в эксплуатацию машин необходимы следующие образцы и чертежи:



1.CAD-чертеж ламинации статора для проверки скорости заполнения слотов



2Диаграмма обмотки



3Медной проволоки 1 рулон достаточно для обмотка 2 статора



4. Имеет ли статор место расположения



Основные части

Нет, нет, нет. Имя Бренд Примечание
1 ПЛК Яскава
2 Сервомотор Яскава
3 Сенсорный экран Вайнвью
4 Датчик ОМРОН
5 Электрические агрегаты Шнайдер
6 Пневматические агрегаты Синчен
7 Кольцевые подшипники NSK
8 Руководство винтом HIWIN
9 Временный пояс Ворота
10 Электрическое питание Я имею в виду.
11 Напряжение ETA-1000/L-R
12 Редуктор Nidec-SHIMPO Статор подъема нуждается в двигателе редуктора





Пожалуйста, нажмите на картинку ниже, чтобы просмотреть видео 36слотов статор обмотки машины

Полностью автоматическая машина для намотки двигателя 8кВт Зубная намотка для покрытого статора



Эта игла обмотка машина с четырьмя осями серво устройство может обмотки, индексации, поставить провода, демонтаж автоматически,Стандартный тип гибкий для смены инструментов для BLDC статора с OD менее 120 мм (4.72'), ID 10 мм (0,39') до 100 мм ((3,94'), высота 100 мм ((3,94'), Максимальная масса статора: 3 кг (6,6 фунта)
