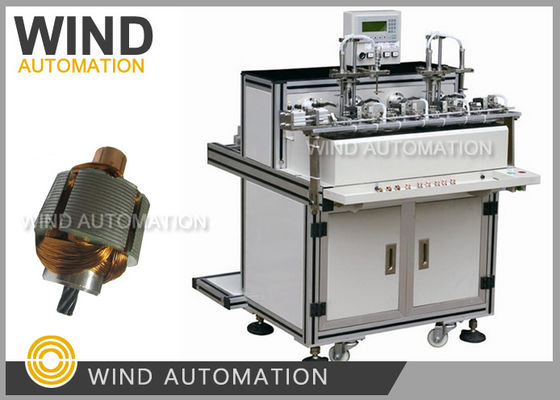

ODD Слот Микромотор Арматура Намотка Ротор Намотка для 3 / 5 / 7 слотов

ODD Слот Микро арматура Ротор обмотка для 3,5 слотов WIND-ODD-4

Применение:

Микромотор с 3 слотами, 5 слотами, даже слоты, покрывающие электроинструмент, игрушку,

Насос для стиральных стекол, приводы для дверных замков, автозапчасти

Преимущества:

1.Автоматическое застегивание, автоматическая обмотка, автоматическая индексация, автоматический угол коммутатора

2Высокая эффективность.здесь 4 рабочих станций, 4 арматуры могут быть намотки одновременно

3.Диаметр провода составляет0.08 ~ 0,55 мм (AWG23 ~ AWG40)

4. 98% урожайность выше гарантирована, когда качество слот коммутатора хорошее

5. До сих пор это лучшая машина в Китае для намотки слот типа арматуры

Параметр:

1Диаметр провода: 0,08 ~ 0,55 мм(AWG23 ~ AWG40)

2. Тип арматуры: четные отверстия, такие как ротор 3,5 отверстия

3Диаметр арматуры: 8 ~ 25 мм (0,315 " до 1" ")

4Максимальная длина арматуры: 30 мм

5Скорость вращения двигателя: 0-3000 оборотов в минуту

6Максимальная длина вала: 70 мм

7Номинальная мощность: ≤ 1,2 кВт

8Давление подачи воздуха: от 0,4 до 0,8 МПа

9.Напряжение: AC220V 50/60Hz

10Температура рабочей среды: 0°C-45°C

11Влажность рабочей среды: 10% ~ 60% (без конденсации)

12Размер машины: 1100*1200*1300 мм

13Размер упаковки: 1200*1200*1500 мм

14Машина весит 320 кг.

15.Вес упаковки: 430 кг

Информация, необходимая при отправке запроса:

1Диаграмма обмотки включает диаметр провода

2Рисунок ламинирования арматуры

Ниже представлен способ обмотки 5-слотного ротора для применения на постоянном токе:

от слота 1 до слота 3

Слот 2 к слоту 4

Слот 3 к слоту 5

Слот 4 к слоту 1

Слот 5 к слоту 2

Нажмите на картинку ниже, чтобы посмотреть видео.
