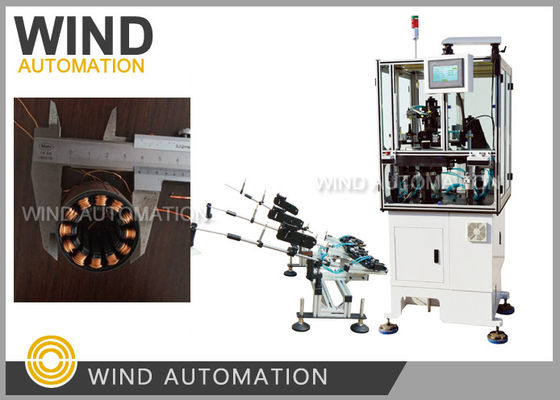

BLDC двигатель статор катушка обмотка Игла машина тип три фазы

Трехфазный BLDC двигатель статор катушка обмотка машина игла тип не летящий обмоткаWIND-3A-TSM

Применение:

Игловидная обмотка BLDC-статоров трехфазного двигателя, как швейная машина, компрессор кондиционирования воздуха,

Рефрижераторный компрессор,водокачающий насос для автомобильного применения, двигатель топливного насоса с 6 полюсами, 9 полюсами, 12 полюсами

полюсы или 18 полюсов

Преимущества:

- Что?✔3 иглы ветра 3 слота одновременно, шире может закончить обмотку в3 раза для 9полей BLDC статор

  - Что?✔ Может вентиляции 6, 9, 12 полюсов статоров который является кратным 3слотов

- Что?✔ Скорость намотки может быть настроена на разный диаметр провода от 0,08 мм до 1,2 мм,

и тяжелые или легкие статоры, большие или маленькие высоты стека, имеют хорошую аппацию без лиминации

Особенности:

Машина для намотки статора без щетки WIND-3A-TSMпредназначен для производства многопольного трехфазного статора

Его извилистый путь имеет форму квадрата,Он одновременно и автоматически накручивает и настраивает провода.

Намотка иглы, укладка, индексация, установка проволоки моста, резка проволоки полностью автоматические.

Параметр:

Диаметр провода: 0,08 ~ 1,2 мм (AWG17 ~ AWG39)

Идентификатор статора: 15 ~ 65 мм

Длина ядра:7-110 мм

Повороты No0-99999

Опция работы: шаговой/автоматический

Статорные полюса: 6 полюсов, 9 полюсов, 12 полюсов, 18 полюсов (Конфигурация)

Давление воздуха: 5-7 кг/кв. см.

Мощность: 2 КВт, AC220V 50/60 Гц

Вес: около 450 кг.

Размер: 1600 ((L) x1100 ((W) x1400 ((H) мм

BLDC статор обмотка машина WIND-3A-TSM использовать иглу, чтобы обмотать катушки на статор непосредственно, в отличие от

какой-нибудь внешний статор или какая-нибудь универсальная машина для намотки флаера с арматурой постоянного тока, провода перемещается только в слот,

Так что для игольной обмотки, должно быть достаточно места для движения иглы.

Если вам нужно купить машину, вы должны сказать поставщику машинырисунок вашего статора и

высота, включая важный размер ширины отверстия для проверки достаточного пространства для движения игл.

Намотка иглы WIND-3A-TSM выполняет 3 обмотки одновременно.

Некоторые производители статоров BLDC рассматривают возможность использования слота наклон в своем двигателе BLDC, как дизайн наклон

может приобрести лучший скорость заполнения слотов и магнитный поток, до сих пор даже некоторые итальянские производители машин могут

Поэтому, если вы думаете о использовании наклон, вы можете сделать обмотку катушки

ручным способом или выбрать дорогостоящую машину для обмотки катушек.

Вопрос и ответ:

1Какой тип обмотки иглы статора мы должны выбрать для нашего статора на прилагаемом рисунке?

Намотная машина WIND-3A-TSM с намотным индексационным сервоустройством

 Согласно вашим данным, количество поворотов 27, диаметр провода 0,8 мм,

Нажмите на картинку ниже, чтобы посмотреть видео.
