Как перевязать статор катушки шнурка для рамы размерами ниже 110 сшитых шнурки вязания

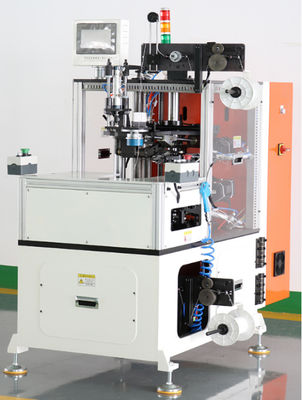

Двухсторонняя машина для шнуровки обмоток WIND-120-CL

1. Параметр

2. Преимущества производительности

Защитные зубья для обеспечения отсутствия повреждений изоляции пазов

1) Машина для бандажирования обмоток с двух сторон состоит из базовой части, верхней крюковой части, нижней крюковой части

и части подачи проволоки

2) Машина для бандажирования использует контроллер движения Schneide для управления сервосистемой,

а человеко-машинный интерфейс облегчает регулировку параметров;

3) Время цикла шнуровки ≤ 1 с/паз,

Плотность шнуровки соответствует требованиям заказчика,

и диапазон перемещения не превышает 2 мм

4) Различные толщины статора можно быстро настроить для производства в течение 5 минут

5) Для статоров разных размеров можно быстро менять оснастку, время около 20 минут

6) Каждая часть оборудования имеет отдельные функции отладки и

оснащена кнопками отладки для упрощения отладки

6) Секция индексации приводится в движение серводвигателями Schneide и

может быть настроена для шнуровки паз за пазом и шнуровки с пропуском пазов

8) Шпиндель приводится в движение серводвигателем Schneide, и скорость может быть установлена

9) Угол иглы приводится в движение серводвигателем Schneide, и угол может быть свободно установлен;

10) С автоматической подачей проволоки, автоматической резкой проволоки, устройством натяжения, видимой силой натяжения,

и регулируемым натяжением шнуровки

11) Зарезервированный сетевой порт для удаленной отладки и будущего доступа к MES

12) Принятие механизма защиты безопасности, работа в положении стоя и кнопка одной рукой для запуска

• Легкая загрузка и выгрузка для тяжелых статоров
• Односторонняя шнуровка
• Высокое качество процесса шнуровки
• Весь рабочий цикл полностью автоматический, за исключением ручной загрузки и выгрузки
• Интегрируется в производственную линию
• Нет необходимости менять оснастку для разной длины пакета, требуется только механическая регулировка
• Доступны различные режимы шнуровки: шнуровка паз за пазом, шнуровка с пропуском пазов или сложная шнуровка

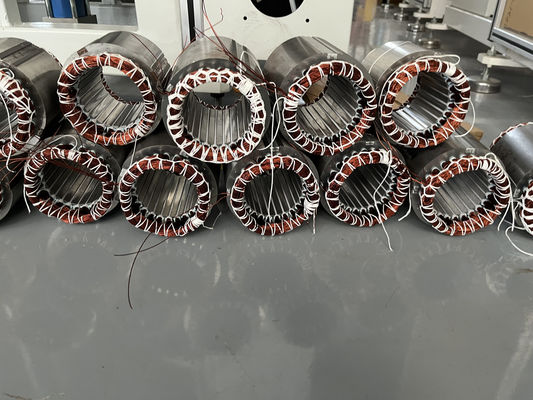

Эта машина для шнуровки обмоток статора предназначена для шнуровки торцевых обмоток статора одна за другой,

это один из процессов производства больших индукционных двигателей переменного тока, охватывающий раму 112, 132, 160

Шнуровка обмоток статора - это процесс плотного закрепления концов катушек возбуждения статора электродвигателя с помощью прошитого шнура,

также называемый плетением обмоток статора двигателя.

Применение машины для узловой шнуровки обмоток статора:

Шнуровка обычно используется на двигателях с длительным сроком службы или высокой эффективностью, таких как некоторые индукционные двигатели, где стоимость отказа высока. Как правило, недорогие “одноразовые” двигатели не шнуруются.

Параметр машины для узловой шнуровки обмоток статора:

1. Размеры статоров

Оснастка связана с OD статора,

Когда OD статора одинаков, вам не нужно менять оснастку,

-Максимальный наружный диаметр: 140 мм

-Максимальный внутренний диаметр: 90 мм

-Длина сердечника: 10-90 мм

-Высота обмотки: Кулачок машины связан с высотой вашей обмотки с обеих сторон

2. Шнур для бандажирования

Широко используется круглый шнур для бандажирования,

Не могли бы вы сфотографировать плоский шнур для бандажирования, чтобы мы могли его проверить?

3. Замена оснастки

Да, замена оснастки и изменение программы могут быть выполнены в течение 20 минут,

и рабочий должен отрегулировать иглы по высоте и положению для стандартной машины, которую мы цитировали,

Если вы хотите добавить специальную функцию, машина будет изготовлена на заказ и будет стоить дороже,

Применение:

Для генератора, глубинного насоса, трехфазной изоляции пазов двигателя

 Преимущества:

1. Используйте  внутренний диаметр статора  для позиционирования,  легко менять оснастку

2.  Три серводвигателя обеспечивают легкую регулировку машины и плавную шнуровку,

      Один  серводвигатель управляет индексацией статора

      Один  серводвигатель управляет движением сопла (сопло направляет прошитый шнур)

      Один  серводвигатель управляет механическим движением всей машины

3. Одна из самых продаваемых машин при производстве индукционных двигателей,

    Обновляется каждый год в соответствии с отзывами местных производителей двигателей
