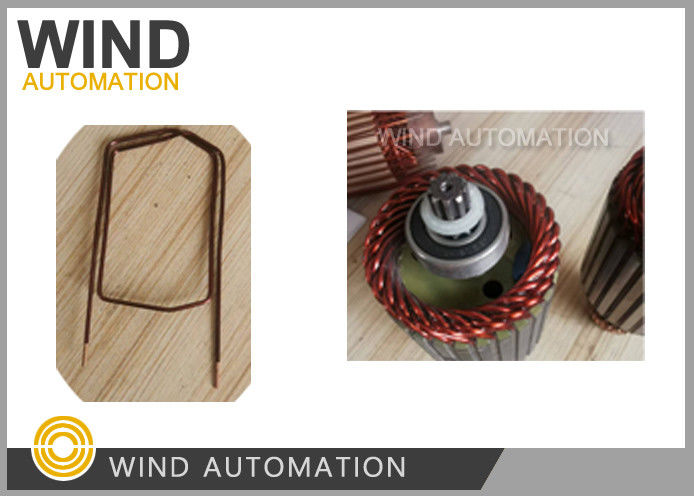

Начальные катушки решетки
|
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Критический фактор: | Формированный шприц для волос соответствует идентификатору бронирования, ОД, высоте | Рабочая станция: | Совмещенная машина |
|---|---|---|---|
| Размер обрабатываемой проволоки: | 3 мм*8 мм, AWG9, AWG0 | Процесс формования шприца: | Резание, снятие эмали, формование |
| Время цикла: | Время цикла, относящееся к длине провода | Код СС: | 84798110 |
Проводник для формования шприца катушка шприц прямоугольная катушка Автоформовочная машина серии WIND-AWF
(1)Применение:
Стартер для легковых автомобилей с низкой нагрузкой
(2)Преимущества:
|
Время цикла шприца |
Время цикла в зависимости от длины провода и формы составляет от 2,5 до 5 секунд на кусок
|
|
Длина питания |
Управляемый сервомотором, регулируемый
|
|
Процесс формования шприца |
Выпрямление, подача проволоки, удаление эмали (среднее время прессования проволоки), резка, формирование (три цилиндра для резки, формования и изгиба U)
|
(3)Процесс формования:
1- Загрузить прямоугольную катушку в автоматическую единицу питания.
2. Выпрямление катушки
3. Снятие на плоской верхней и нижней сторонах катушки
4. Снятие левой и правой сторон катушки
5. Раствор в катушке
6. Сервомотор питания
7. Резка катушки ️ Требуемая длина
8. Формирование формы U
9. Окончательная форма формирования скручивания
10Доставьте финальный штурвал в гравитационный парашют.
(4)Конфигурация:
1Мицубиши ПЛК, 10-дюймовый сенсорный экран.
2Тайваньский HIWIN линейный гид и модуль, сервомоторная линия Delta.
3Тайваньский Николасовый точный планетарный редуктор.
4Пневматические детали и соленоидные клапаны Taiwan AIRTAC.
Hairpin формирование для стартер арматуры является одним из арматуры производственного процесса и ниже информация требуется проверить, когда вы отправляете запрос
| 1. Формированный чертеж проводника | Для проверки размера проводника и угол R размера |
| 2Рисунок ламинирования арматуры | Для проверки адаптации сформированной проволоки, которая будет вставлена в отверстие арматуры, машиной или вручную |
| 3. Образец арматуры с вставленной сформированной проволокой | Для проверки и производства инструментов в соответствии с фактическим образцом |
Нажмите на картинку ниже, чтобы посмотреть видео.
