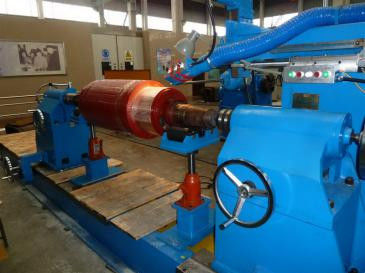

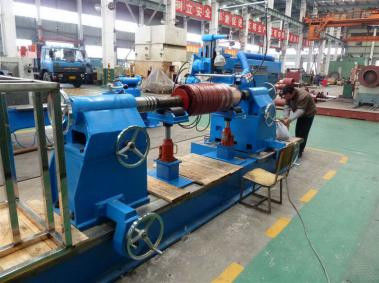

Коммутатор CNC подрезающая машина для резки двигателя постоянного тока арматура Mica ручной индексации

Коммутаторная подрезающая машина для резки арматуры двигателя постоянного тока Мика Ручная индексация WIND-ZCN072-5

Спецификация машины для подрезания WIND-ZCN072C-5

Коммутаторная подрезающая машина WIND-ZCN072-1:

Данное устройство состоит из основного корпуса машины, фиксированного хвостового шкафа, регулируемого ленточного штифта, устройства с численным контролем, сервируемой горки и устройства компонентов.

Оборудование состоит из основной машины, фиксированной хвостовой рамы пальца, регулируемого пальца с застежкой, CNC-индексирующего устройства, серво-слайда и механизма подрезания сервосборки.Коммутатор подсчета индексации принимает сервомоторное устройство индексации CNC, после того, как подача и расположение головы подрезания установлены сервосистемой CNC, осуществляется автоматическая обработка с помощью CNC,и набор устройства сбора отходов и всасывания пыли оборудован.

技术参数:Tтехнические параметры:

1. Операционная высота: 工件中心离地1200mm

Высота работы: центр заготовки находится на 1200 мм от земли.

1. 工件铁芯直径:最大Ф1200mm(顶针中心高600mm)

Диаметр железного ядра заготовки: максимум φ1200 мм (высота центра пальца 600 мм).

1. 工件换向器 диаметр: максимумF800mm

Диаметр коммутатора заготовки: максимум Φ800 мм.

1. 工件转轴长度:3000 мм

Длина вращающегося вала заготовки: 3000 мм.

1. Длина переключателя: максимум 500 мм

Длина коммутатора: максимум 500 мм.

1. 刻槽 刀直径:Ф23мм,?? 刀离地1000мм

Диаметр фрезерного резчика с канавкой: φ23 мм, фрезерный резчик от земли 1000 мм

1. 刻槽 刀转速:2800r/min, мощность 1,5 киловатт

Скорость резки для фрезерного резания: 2800 р/мин, мощность 1,5 кВт

1. 工件转子 вес: максимум5

Масса ротора заготовки: максимум 5 т

9, разделение с использованием сервируемого электричества, ввод с использованием сервируемого электричества.

Индексация сервомотором, питание сервомотором.
