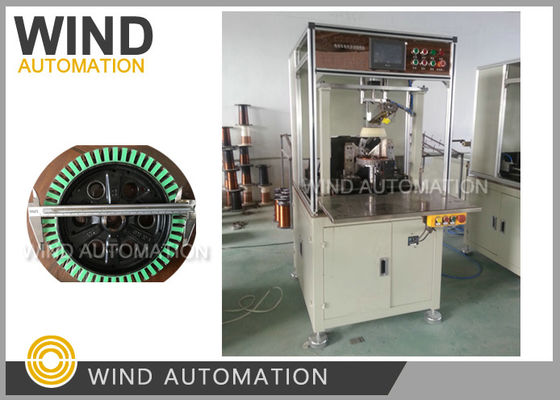

Электрический велосипед 3 кВт Машина для намотки проволоки Моторный узел Моторное колесо Моторный винтер

3 кВт Электрический велосипед Машина намотки проволоки Моторный узел Моторное колесо Моторный виндер WIND-HMW-1M

Применение:

Большой опережающий статор двигателя, такой как OD 198mm, 226mm, 262mm ((7.79' ~ 10.33')

Электровелосипед, двигатель узла, колесный двигатель

Преимущества:

1Трехосная сервосистема, обмотка, индексация, расположение управляются сервомотором Mitsubishi

2Флайер быстро накручивается.

3. Большой наружный статор, покрывающий наружный диаметр статора до 266 мм

4Сервомотор постоянного крутящего момента, постоянное напряжение

5- У вас большой опыт намотки электрических велосипедов до 72 В.

Технические данные:

Статорные слоты: не требуется

Внешний диаметр статора:198 мм, 226 мм, 262 мм

Арматура Высота стека: 14-30 мм

Диаметр проволоки: 0,3-0,6 мм

Количество проводов:1-13 шт.

Давление воздуха:00,4-0,7 МПа

Напряжение питания: 3 фазы 380V±10% 50Hz

Мощность: около 3 кВт

Вопрос и ответ:

1.Как намотная машина делает индексацию: вручную или автоматически?

Автоматически с сервоустройством Mitubishi

2.Как фиксируется статор во время процесса намотки?

Ручная загрузка на статор на вал и нажать с крышкой

3.Какой диаметр медного провода может работать на вашей машине (минимальный и максимальный)?

0от 0,3 до 0,51 мм

4Какой диапазон длин накладывания может работать на обмотках?

Высота накладной двигателя на спиральную машину10 мм ~ 30 мм,

20 мм ~ 50 мм (на заказ)

5.Процесс намотки автоматический или ручной?

Автоматически с сервоустройством Mitubishi

6.Можно ли нажимать и сжимать медную проволоку во время или после обмотки?

Сжать проволоку после процесса обмотки с помощью отдельной машины

7.Есть ли у машины какие-либо ограничения в размерах ширины открытого отверстия?

Минимальная ширина открытого отверстия>1,8 мм, в Китае ширина открытого отверстия с намоткой на двигателе обычно 2 мм, 3 мм

8.Какова высота машины на рабочем участке оператора?

Высота работы обмотки 750 мм

9. Есть ли в машине какие-либо датчики, чтобы проверить, если проводка является правильным (например, датчик к

Проверьте, не сломалась ли проволока?

Приостановка машины и сигнализация при повреждении провода

10У вас есть машины для проверки колесного двигателя после обмотки?

Да, отдельная испытательная машина

11.Как ставить деталь на машину до и после обмотки?

Это тяжелый колесный мотор весом около 15 кг.

Мы не справились с таким тяжелым статором,Погрузка/разгрузка сверху должна производиться вручную менее 5 кг.

Например, 198 мм OD колесный мотор статор вес около 2KGS

Основная конфигурация:
