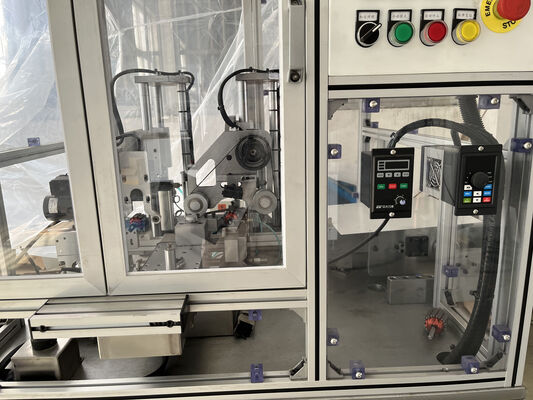

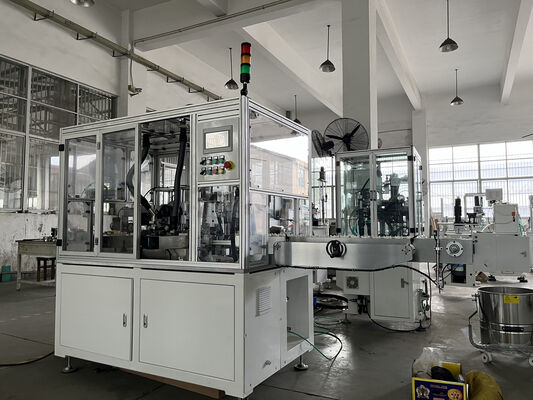

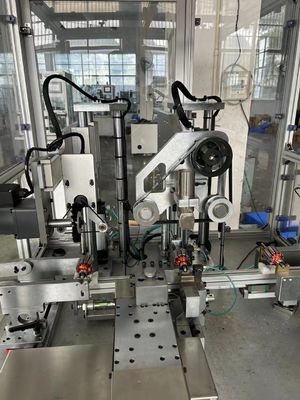

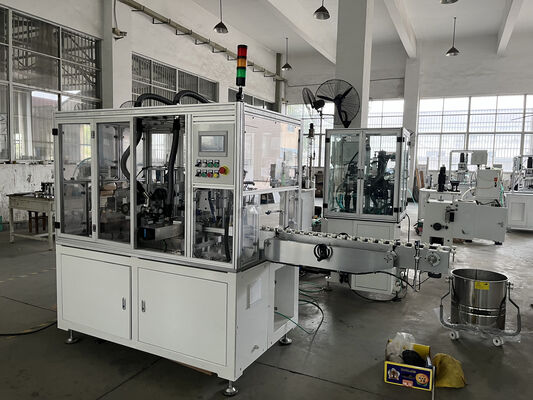

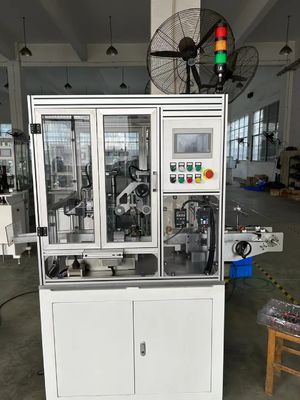

Токарный станок для токарного коммутатора для ламинирования на автоматической производственной линии

Станок для сборки роторов в автоматической линии с токарной обработкой ламелей, токарной обработкой коллектора,

Назначение токарного станка - чистовая обточка контактной поверхности щеточного узла коллектора относительно небольших роторов двигателей малой мощности, роторов мини-двигателей, коллекторов стартерных роторов и так далее,

Точная токарная обработка, фрезерование, механическая обработка поверхности коллектора для придания ей

блеска и сияния,Достижение хорошей подходящей

микрообработки поверхности, биения для хорошей работы с угольной щеткой двигателя. (1)

КонкурентныеПреимущества трехкоординатного сервоприводного токарного станка 1. Точность благодаря трехкоординатному сервоприводному управлению

2. Самые маленькие коллекторы, обрабатываемые прецизионным токарным станком для коллекторов:

   Обработанный коллектор стеклоподъемника малого ротора наружным диаметром 7 мм, наружным диаметром вала 3,0 мм

3. Этот токарный станок может работать с двумя резцами при необходимости для разного направления токарной обработки

4. Режущий инструмент изготовлен из алмазного материала, а также держатели и вставки могут быть изготовлены на заказ

     для токарной обработки специальных материалов, кроме меди и алюминия

(2)

Конфигурация станка для токарной обработки коллектора Система сервопривода Mitsubishi по оси Z (длина токарной обработки)

Система сервопривода Mitsubishi по оси X (глубина токарной обработки)

Система сервопривода Mitsubishi по оси Y (прижимной рычаг)

Сенсорный экран: Mitsubishi

Шарико-винтовая передача TBI (Тайвань)

Цилиндр Airtac (Тайвань)

(3)

Спецификация прецизионного токарного станкаБиение коллектора: ≤0,0035 мм

(зависит от материала коллектора пользователя, качества вала ротора и качества подшипника)

Шероховатость: ≤Ra 0,4 (зависит от качества ротора заказчика)

Наружный диаметр ротора: Ф20~Ф100 мм (со стороны коллектора

< 100 мм)Длина вала: 32~250 мм

Наружный диаметр вала: Ф3~Ф25 мм

Наружный диаметр коллектора: Ф4,3~Ф50 мм

Скорость подачи резца по оси Z: настраивается на сенсорном экране, плавно регулируется

Скорость отвода резца по оси Z: устанавливается в программе

Скорость подачи резца по оси X: настраивается на сенсорном экране, плавно регулируется

Скорость отвода резца по оси X: устанавливается в программе

Длина резания по оси Z: настраивается на сенсорном экране, Макс. может быть установлено 4 различных

длины резания (Макс. 30 мм)

Перемещение по оси Z: Макс. 80 мм

Производительность: полный цикл ≤12 сек/шт (двойное резание)

Давление воздуха: 4~6 кг/см2

Приспособление: алмазный V-образный журнал

Общая мощность: 2,5 кВт

Мощность станка: 50/60 Гц AC220V±10% (однофазный)

Мощность машины для удаления заусенцев: 50/60 Гц AC230V±10% (однофазный)

Мощность пылесоса: 1,5 кВт, 50/60 Гц AC380V±10% (трехфазный)

Вес: около 1100 кг

Размеры станка: 1300 мм x 900 мм x 1600 мм3
