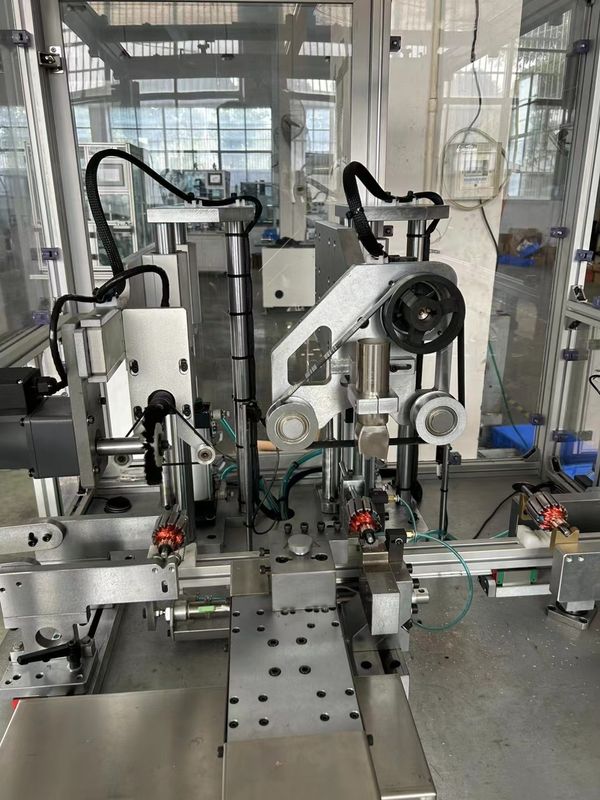

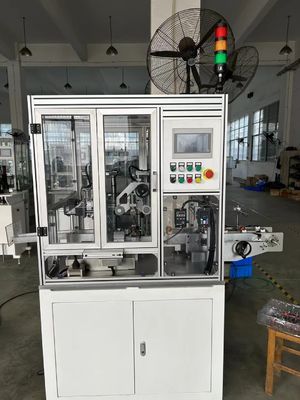

Коммутаторный поворотник на автопроизводственной линии

Коммутаторный поворотник на автопроизводственной линииWIND-CT-TH5

Целью токарного станка является завершение поворота коммутатора щеткой трассы площадь относительно небольшой дроби

арматура двигателя пороха, мини-ротор двигателя, коммутатор стартерной арматуры и так далее,

Точное повороты, фрезы, обработки поверхности коммутатора, чтобы онполировка и блеск,

Достичь хорошего подходящегоМикроодетка поверхности, вытяжка, чтобы хорошо работать с моторной углеродной щеткой.

(1)Конкурентоспособный Преимущества трёхосных сервоустройств

1.Прецизионный с трехосновым сервоустройством управления

2Наименьший коммутатор, управляемый ретушной коммутаторной точечной поворотной машиной:

Свернутый подъемник оконный небольшой коммутатор арматуры ОД 7 мм, вал ОД 3,0 мм

3. Эта поворотная машина может работать с двумя резаками, если требуется для разного направления поворота

4. Поворачивающий инструмент - алмазный материал, также держатели инструментов и вставки могут быть настроены на заказ

для решетки специальных материалов, кроме меди, алюминия

(2)Конфигурация коммутаторной поворотной машины

Система Mitsubishi Servo Z Axis (длина поворота)

X-ось Mitsubishi Servo система (глубина поворота)

Y-ось Mitsubishi Servo система (пресс-рука)

Сенсорный экран: Mitsubishi

Тайвань TBI Стропка шарикового винта

Тайваньский цилиндр Airtac

(3)Спецификация точного токарного станка

Круглость коммутатора: ≤ 0,0035 мм

(зависит от материала коммутатора пользователя, качества вала арматуры и качества подшипника)

Грубость: ≤Ra 0,4 ((зависит от качества арматуры заказчика)

ОД арматуры: Ф20~Ф100 мм (сторона коммутатора < 100 мм)

Длина вала: 32 ~ 250 мм

ОД вала: Ф3 ~ Ф25 мм

ОД коммутатора: Ф4.3~Ф50 мм

Z направление скорость подачи резчика: регулируемая на сенсорном экране, бесступенчатый регулируемый

Скорость возврата резчика Z направления: установлена на программу

Скорость подачи резчика в направлении X: регулируемая на сенсорном экране, регулируемая без шагов

Скорость возврата резчика X направления: установлена по программе

Длина резки в направлении Z: настраиваемая на сенсорном экране, максимум 4 раз

длина резки ((максимум 30 мм)

Движение в направлении Z: максимум 80 мм

Эффективность производства: весь цикл≤12 сек/компьютер ((двойная резка)

Давление воздуха: 4~6 кг/см2

Установка: бриллиантовый V-образный журнал

Общая мощность: 2,5 кВт

Мощность машины: 50/60 Гц AC220V±10% ((однофазный)

Мощность буровой машины: 50/60 Гц AC230V±10% ((однофазный)

Мощность пылесоса: 1,5 КВт, 50/60 Гц AC380V±10% ((три фазы)

Вес: около 1100 кг.

Размер машины: 1300 мм х 900 мм х 1600 мм3

Нажмите на фотографию ниже, чтобы посмотреть видео.
