Двигатель постоянного тока арматура двойной резчик коммутатор поверхность поворотной станка

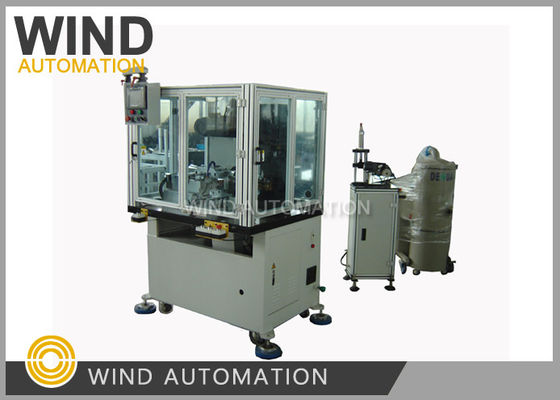

Мотор постоянного тока арматура двойной резки коммутатор поверхность поворота станка WIND-3A-PL

Применение:

Коммутатор, смеситель, вакуумный очиститель, электроинструмент, автомобильная арматура

Поворачивание и фрезерная поверхность коммутатора, чтобы позволить ему полировать и блести, коммутатор поворачивая и бурр

Удаление может помочь коммутатору хорошо работать с углеродной щеткой.

Преимущества:

1.Прецизионный с трехосновым сервоустройством управления

2. Два типа резака могут устанавливать разные направления вращения одновременно для

высокие требования к повороту поверхности коммутатора

3. приобрести лучшую округлость коммутатора и блестящую поверхность, которая

может хорошо работать с углеродной щеткой, чтобы уменьшить искру и шум

Спецификация:

Круглость коммутатора: ≤ 0,005 мм

(зависит от материала коммутатора пользователя, качества вала арматуры и подшипника) качество позиции)

Грубость: ≤Ra 0,4зависит от качества арматуры заказчика)

Арматура OD: Ф20 ~ Ф82 мм

Длина вала: 32 ~ 250 мм

ОД вала: Ф3~Ф16 мм

Коммутатор OD: Ф8 ~ Ф40 мм

Максимальный объем резки: первая резка через резку Макс 0,15 ммв направлении диаметра коммутатора)

Диапазон регулирования скорости: 0~60 Гц

Z направление скорость подачи резчика: регулируемая на сенсорном экране, бесступенчатый регулируемый

Скорость возврата резчика Z направления: установлена на программу

Скорость подачи резчика в направлении X: регулируемая на сенсорном экране, регулируемая без шагов

Скорость возврата резчика X направления: установлена по программе

длина резки в направлении Z: регулируемая на сенсорном экране,

Макс. может устанавливать 4 раз разные длины резки (( Макс 30 мм)

Движение в направлении Z: максимум 50 мм

Эффективность производства: весь цикл≤12 сек/компьютердвойной резки)

Давление воздуха: 4~6 кг/см2

Установка: бриллиантовый V-образный журнал

Общая мощность: 2,2 кВт

Мощность машины: 50/60 Гц AC230V±10%однофазный)

Мощность буровой машины: 50/60 Гц AC230V±10%однофазный)

Мощность пылесоса: 50/60 Гц AC380V±10%три фазы)

Вес: около 1100 кг.

Размер машины: 1100 мм х 1100 мм х 1830 мм3

Машины для поворота поверхности:

Поворачивание коммутатора области щетки пути достигается с помощью инструмента с бриллиантовым наконечником

установленный на высокоточной машинной слайд, управляемой известным японским брендом Митубиши, сервомотором,

Поворачивание и фрезирование поверхности коммутатора, чтобы позволить ему полировать и блести.
