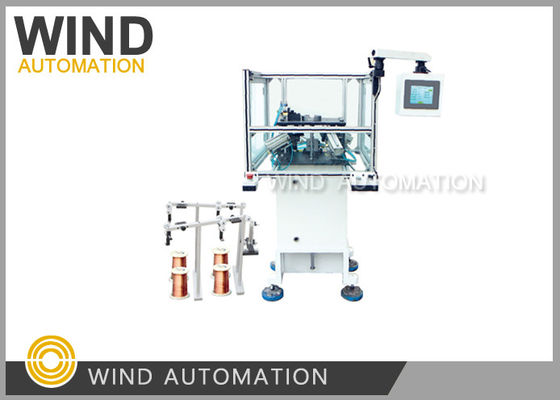

Машина для намотки иглы с четырьмя соплами для четырех полюсов с затененным двигателем BLDC
Подробная информация о продукте:
Оплата и доставка Условия:
|
Подробное описание продукта
| Состояние: | Новый | Сертификат: | CE |
|---|---|---|---|
| Рабочая станция: | Отдельная станция | Тип автоматизации: | Полностью автоматический |
| Цвет машины: | Белый или по требованию клиента | После продаж: | Инженеры, готовые обслуживать машины за границей |
Машина для намотки иглы с четырьмя соплами для четырех полюсов с затененным двигателем BLDC
Намотная машина WIND-1A-TSM подходит для 4 полюсного теневого полюсного двигателя для намотки.
В соответствии со способом обмотки статора, различные типы игловой обмотки машины могут иметь один,
два, три,4 иглы
Для 4-польного статора, мы обычно предлагаем клиенту с 4-игловой обмоткой машины WIND-1A-TSM,
Он может получить статор быстрее даже там будет 4 штук начинающей проволоки и 4 штук заканчивающей проволоки нужно быть
подключенные,
Игла приводится в действие вращающимся прибором с винтом, который приводит в действие обмотный шпиндель.
Машина WIND-1A-TSM основные электрические части, такие как Mitsubishi PLC, встроенный человек - машина
интерфейс, цилиндр Airtac и так далее имеют маркировку CE,
и мы экспортировали в Европу компании, такие как Франция, Румыния и так далее,
Могу я узнать причину, по которой вы предпочитаете одну иглу или две иглы, это из-за провода, показанного на мосту
Фотография?
Базовый тип машины WIND-1-TSM с 1 иглой предназначен для производства прототипов статоров с небольшими
количество,
Он может обмотать слот один за другим, и вам может понадобиться, чтобы поставить мост провода вручную, если вы используете тип
WIND-1-TSM как изоляционная крышка статора автоматически перемещает мостовую проволоку
Полюсы теневого полюсного индукционного двигателя состоят из 4 слотов, которые разрезаны через ламинации.
Меньшая часть прорезанного столба короткосвязывается с помощью катушки.Котушки состоят из:
медная проволокаЭта катушка известна как теневая катушка.
Wind Automation также предоставляет клиенту индивидуальное обслуживание, если статор выходит за рамки указанной спецификации.
(1) Спецификация
| Диаметр провода | 00,08 ~ 1,00 мм |
| Идентификатор статора | 15 ~ 65 мм |
| Длина стека | 7 ~ 90 мм |
| Поверните No. | 0~9999 |
| Движение | Шаговой/автоматический |
| Номер слота | 4 (на заказ) |
| Источник воздуха | 5 ~ 7 кг/см3 |
| Сила | 2 кВт |
| Электрическое питание | Обменное давление 220 В, 50/60 Гц |
| Вес | 450 кг |
| Размер | 1550x900x1450 мм |
(2)Применение
Подходит для 4 полюсных тенистых полюсных двигателей для намотки.
(3)Конфигурация машины
Mitsubishi PLC
Сенсорный экран
Силиндр AIRTAC
Высокопроизводительный шаговый двигатель
Система смазки
4 комплекта системы автоматического зажима и резки проводов
(4) Особенности
Высокоскоростное обмотка иглы
полностью программируемая работа
Высокий уровень качества процесса обмотки иглы
В зависимости от спецификаций клиента.
Автоматическая обмотка, индексация, слоирование и окончание
Быстрая замена инструмента
|
Автоматическое устройство для намотки иглы статора
|
Намотка статора двигателя с четырьмя полюсами |
|
Дюзель 4 шт.
|
4 полюса ветра одновременно со скоростью 400 оборотов, Там будет 4 прямых провода и 4 конечных провода, Для поворотов No 750, диаметр проволоки SWG35, 0,2 мм, Стенный статор с полюсом, время цикла 2 минуты
|
|
Намотка иглы на статоре |
Специальная машина для 4-польного теневого двигателя
обмотка статора
|
Преимущества:
1. Ветер 4 слота за раз, быстро
2Автоматическая обмотка, автоматическая резка четырех полюсов за раз
3.4 комплектации автоматического зажима и устройства резки проволоки, ветровой тень столб двигателя 4 слота одновременно,
и перерезать провода автоматически
которая имеет катушку называется затененной частью, а другая часть столба называется незатененной частью.
Необходим образец изготовителя машины для намотки двигателя:
1Статорные образцы по 5 шт.
2Медные проволоки по 1 шт.
3. Начертание ламинирования статора и начертание обмотки
Нажмите на картинку ниже, чтобы посмотреть видео.
