Подробная информация о продукте:
Оплата и доставка Условия:
|
Применение плоской проволоки: | Образование проволоки и удаление эмали | Рабочая станция: | Комбинированная машина для формирования проволоки |
---|---|---|---|
Размер обрабатываемой проволоки: | Проводник стартовой плоской проволоки менее 3 мм*8 мм | Процесс формования шприца: | Кормление, выпрямление, резка и формовка, разгрузка |
Время цикла: | Прочие изделия из металлов или металлопродуктов, изготовленные из других материалов | Код СС: | 84798110 |
Двигатель с плоской проволокой с новой энергией: | от 1 до 150 кВт | После продаж: | Инженеры, готовые обслуживать машины за границей |

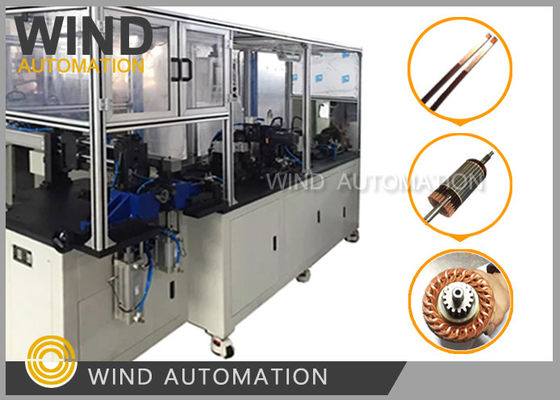

Автомобильщик Стартер шприц для волос Формирование электромобиля Кондуктор Намотная машина
(1)Применение:
Электромобиль, Автомобильная промышленность, Самолеты, Новая Энергия Автомобиль Драйв Мотор, Грузовик Плоская проволока,
В использовании электромобилей для автопроизводителей.
(2)Преимущества:
Время цикла двигателя новой энергии Hairpin |
Около 4-5 секунд на корень (длина провода 300 мм)
|
Длина питания |
Управляемый сервомотором, регулируемый
|
Процесс формования шприца |
Плоская проволока выпрямить, плоская эмалированная снять, боковая эмалированная
удаление, автоматический пылесос, сервопитание, обнаружение,
резка и формовка
|
(3)Параметр:
Напряжение питания: 3Φ-380V±10% 50H
Давление источника воздуха: 0,5 - 0,7 МПа
Длина удаления лака: 0 ~ 50 мм
Длина питания провода: 150~400 мм
Время цикла: от 6 до 8 секунд для длины 300 мм
Размер обрабатываемой проволоки: 3*8 мм
(4)Конфигурация:
МПроцесс обработки
Машина может автоматически формировать шприц с ниже процесса непрерывно,
Автоматическое отсоединение проволоки→ питание проволокой→ выпрямитель проволоки → прессовая проволока →
Удаление боковой эмали → Удаление эмали шириной проволоки → Стягивание проволоки→Разрез проволоки
→Ближняя камера с воздушно-гидравлическим ускорителем
→ Сгибание проволоки→ Разделение проволоки → разгрузка,
Выпуск: около 3 - 5 сек. за штуку (в зависимости от длины шприца)
1) Автоматическое устройство для отключения проводов
2) Механизм выпрямления проволоки,
Состоит из двух комплектов X,Y направления направления
И цилиндр, цилиндр тянет проволоку, чтобы выпрямить его.
3) Механизм питания проволоки
Сервомотор Delta приводит модуль питания провода для питания провода,
длина питания провода может устанавливаться на экране,
и Макс. длина питания провода 500 мм
4) Механизм удаления эмали
Удаление эмали состоит из двух структур,
Удаление боковой эмали и удаление широкой эмали
Две конструкции используются 2 комплекта алмазных шлифовальных колес, приводящихся мотором
чтобы скрестить эмаль на стороне и ширине
может контролировать/ограничивать глубину царапины
Функция удаления эмали может быть включена/выключена на сенсорном экране.
5) Механизм резки
Механизм резки состоит из прессовой проволоки и устройства резки проволоки,
Перед резкой, нажмите на цилиндр проволоки и нажмите на инструмент, чтобы предотвратить его перемещение,
И затем разрезать проволоку с четырьмя ножками, в то же время может удалить завязку, если возникают
После резки, раздвинуть сторону с помощью воздушного гидравлического ускорителя
6) Механизм расщепления проволоки
Состоит из прессового проволочного устройства, приводящегося цилиндром, и расщепляющей системы
После формирования автоматически разгружают шприц, когда цилиндр возвращается.
Сервомотор дельта
Винвейу сенсорный экран
Силиндр воздушного удара
Вес: около 850 кг.
Размер машины: 1800 мм х 750 мм х 1800 мм3
Машина и устройство для отвода проволоки должны быть на расстоянии 3000 мм.
Пожалуйста, нажмите на ссылку ниже, чтобы просмотреть видео
Производитель двигателя стартера проверяет катушку арматуры катушки шприца обмотки машины WIND-AWF перед поставкой,

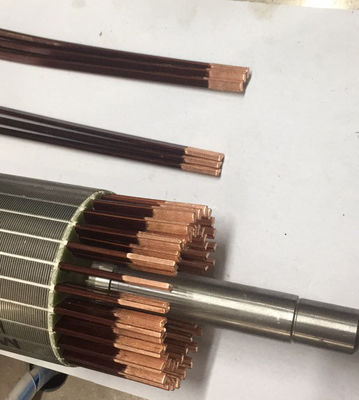

Машины для намотки шприцев готовые к производству шприцев для запуска арматуры
