Подробная информация о продукте:
Оплата и доставка Условия:
|
Состояние: | Новый | Ось управления: | Сервоуправление четырёх оси |
---|---|---|---|
Рабочая станция: | Две станции или четыре станции доступны | Максимальная масса стека: | 3KGS |
Цвет машины: | Белый или по требованию клиента | Мощность машины: | 8KW |
Тип автоматизации: | Полностью автоматический, включая терминал с резкой проволокой | После продаж: | Инженеры, готовые обслуживать машины за границей |
Высокий свет: | машина замотки катушки статора,автоматическая машина замотки катушки |

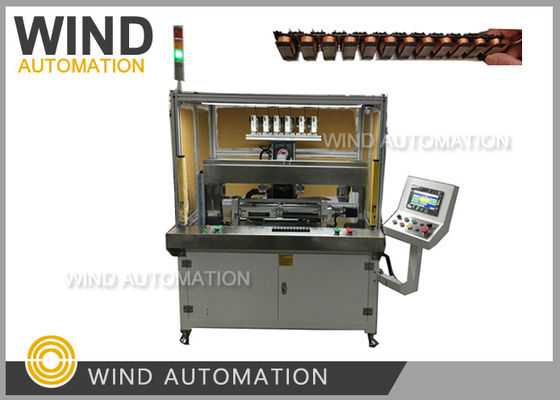

Прямая ламинация 3-фазный BLDC Мотор намотки Машины проволока сжата в терминале WIND-ZR158-2
Применение на обмотке:
BLDC Статор прямая ламинация обмотка машина является тенденцией для производителей двигателей, которые хотят
производить высокую скорость заполнения отверстий, небольшие размеры отверстий, высокопроизводительные электрические моторы
Технические данные обмотки:
Диаметр провода: от 0,1 до 0,8 мм (AWG38 до AWG20)
Общая длина статора: максимум 400 мм
Высота статора: максимум 100 мм
Номер слотов: нет ограничений
Не ограничивается:
Скорость обмотки: 600RPM (в зависимости от размера диаметра провода, высоты стека)
Источник воздуха: 0,4 ~ 0,7 МПа
Мощность машины: 8 кВт
3-фазный переменный ток 380В 50~60Гц
Вес: около 900 кг.
Размер: 1100 ((W) * 800 ((D) * 2000 ((H) мм
Намотка WIND-ZR158 Конкурентные преимущества
1Японский дизайн, сделанный в Китае
2. Две рабочие станции могут ветром 24SWG, 68 поворотов, 9 полюсов зубы статор в 1.5mintues (1.5minutes/2pcs)
3Каждый сегмент обмотки катушек распределить аккуратно и аккуратно,Идеальный обмотки слоя не только иметь аккуратный и аккуратный
внешний вид, также хорошее качество с небольшим сопротивлением
4Две станции или три станции с автоматическим загрузочным устройством
5Время цикла обмотки 1pc Статор обмотки (требования обмотки, как ниже)
1.5 мин/2 шт (2 рабочих станций), 1,5 мин/3 шт ((3 рабочих станций).Ач Пол
Проводка начнётся с первого терминала, и проволока будет скручена в терминалы.
и затем первый полюс будет накручен 68 оборотов катушки затем проволока будет идти от задней стороны части к четвертому полюсу,
здесь снова 68 поворотов по часовой стрелке и провода будет двигаться от назад к 7-му полюсу и снова обмотки 68 поворотов катушки
Накручивание и затем скручивание небольшого терминала.

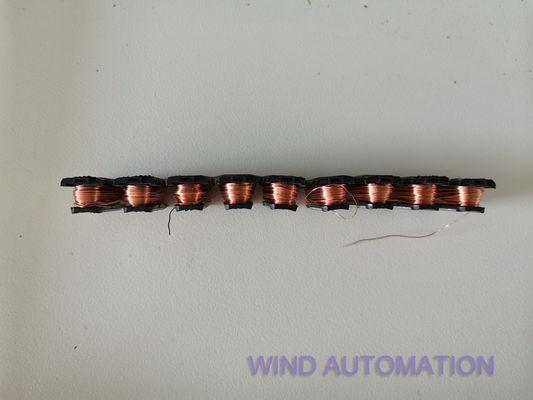

Устройство для намотки с прямыми ламинированными стеками:
1. Через намотную иглу вверх и вниз движение и вращение ламинирования стека железного ядра,
Поэтому, изменяя программу обмотки продукта, соответствующие обмотки
с различной толщиной ствола ядра и различными поворотами количество полюсов ядра может быть легко установлено
2Диалог между человеком и машиной может облегчить режим работы и обслуживание
3. спиральная проволока поворачивает в терминал может быть произвольно настроена и остановиться в любом месте 360°,
В результате, это просто и удобно, чтобы разместить проволоку моста и сократить общее время цикла.
Повышение эффективности производства
4Во время обмотки количество катушек в каждом слое может быть гибко изменено, чтобы реализовать различные продукты.
типы слоя.
5. Поскольку операция с канавкой медного провода выполняется с высокопроизводительной системой управления Yaskawa
и Yaskawa сервомотор, стабильность положения эмалированной проволоки в слоте может быть обеспечена
и, следовательно, сократить время намотки.
6Можно выбрать методы ручного или автоматического ручного питания роботов.
Автоматическая загрузка и разгрузка может реализовать полное автоматизированное производство производственных линий,
экономия затрат на рабочую силу для клиентов производителей двигателей в массовом производстве.
7Все агрегаты обмотки оборудования были полностью стандартизированы, и инструменты легко заменить
Общее техническое обслуживание обмотки более простое и удобное.
Пример Есть 9 столбов/зубки.
Серия намотки:
1-й столб 4-й столб 7-й столб
2-й полюс 5-й полюс 8-й полюс
3-й столб 6-й столб 9-й столб
Провод: 24SWG ДВОЙ ДОБЫ
Основная конфигурация обмотки:
Система управления | Япония Яскава |
Сервосистема | Япония Яскава |
Электрические компоненты низкого напряжения | Шнайдер |
Сенсорный экран | Вайнвью |
Датчик/лимитный переключатель | Омрон |
Руководство винтом | Хивин |
Пневматическая установка | Воздушная атака. |
Кольцевое подшипник | NSK |
Снижающий ремень | Континентальный |
В BLDC обмотки машины, есть два варианта, один из которых является шестеренкой, другой - ремень.
Устройство отличается: применение винта заключается в преобразовании вращающегося движения через гайку в
Применение привода ремня заключается в передаче вращающегося движения, изменении направления вращения,
Свинцовый привод, хорошая сталь, может передавать большой крутящий момент, точное положение, легко
При частом переключении приводит к воздействию вибрации.
Во-первых, шаровой винт шаровый винт - идеальный продукт, который
преобразует вращающееся движение в линейное движение или преобразует линейное движение в вращающееся движение.
Его функция состоит в том, чтобы преобразовать вращательное движение в линейное движение, которое дальше
Развитие и расширение шаровых винтов.
Из-за небольшого сопротивления трению шариковые винты широко используются в
различное промышленное оборудование и высокоточные приборы.
Шаровой винт является наиболее часто используемым элементом передачи в электроинструментах и высокоточных машинах.
основная функция - преобразование вращающегося движения в линейное движение или преобразование крутящего момента в осевое изменение
Сила, одновременно с высокой точностью, обратимостью и высокими характеристиками эффективности.
Характеристики шарового винта:
1. Никакой реакции, высокая жесткость
Шаровой винт может быть добавлен к давлению, потому что предварительное давление может сделать аксиальное расстояние до
отрицательное значение, а затем получить более высокую жесткость (шарик винт через шарик, чтобы дать давление, в фактическом
применение для механических устройств и т. д., из-за шара Отталкивающая сила может увеличить жесткость провода
порция).
2Высокоскоростное питание может
Шаровой винт может достичь высокой скорости питания (движения) из-за его высокой эффективности движения и низкой температуры
Поколение.
3Гарантия высокой точности
Пара шаровых винтов производится последовательно с самым высоким в мире уровнем машин и оборудования
Температура и влажность строго контролируются на заводе.
окружающая среда для измельчения, сборки и проверки различных процессов, благодаря идеальному качеству
Система обеспечивает полную точность.
4По сравнению со скользящим винтом, движущий момент составляет 1/3
Поскольку между винтовым валом пары шаровых винтов и орехом много валящихся шаров, чем выше
По сравнению с предыдущей парой скользящих винтов,
крутящий момент достигает 1/3 или меньше, то есть мощность, необходимая для достижения того же результата движения, составляет 1/3 от
Это помогает сэкономить электричество.
5Микрокорм может
Поскольку пара шаровых винтов использует движение шара, стартовый крутящий момент очень мал, и нет ползучих
При этом происходит такое явление, как скольжение, и может быть гарантировано точное микрокормление.
Во-вторых, временной ремень - это бесконечный ремень со стальной проволокой или стеклянным волокном в качестве сильного слоя и
покрыт полиуретаном (полиуретановый ремень) или неопреновым резином (резиновый ремень).
Окружность ремня образует форму зуба и соединяется с зубчатым ремневым шкивом.
время ремень приводится, коэффициент передачи точен, сила на вал небольшая, структура
компактный, стойкость к маслу, стойкость к износу хороша, антивозрастная производительность хороша, общий
температура использования -20°C-80°C, v<50m/s, P<300kw, i<10, также для низкоскоростных приводов для приводов, которые требуют
Привод ремня времени состоит из кольцевого ремня с равномерно распределенным профилем зуба
на внутренней периферийной поверхности и колесо с соответствующим анастомозом.
При вращении мощность передается посредством сетки.
зубы с зубными канавками колеса. Синхронное приводное ремень имеет точное отношение передачи,
без скольжения, может получать постоянное соотношение скорости, плавную передачу, поглощение вибраций, низкий уровень шума,
диапазон коэффициента передачи, обычно до 1:10Допустимая скорость линии до 50 М/с, обеспечивающая питание от
Высокая эффективность передачи, обычно до 98%, компактная структура,
Подходит для многоосевой трансмиссии, без смазки, без загрязнения, поэтому может работать в местах, которые не являются
Этот продукт широко используется в текстильной промышленности, машиностроении и других отраслях.
инструменты, табак, кабели связи, легкая промышленность, химическая промышленность, металлургия, приборостроение
оборудование, пищевая промышленность, горнодобывающая промышленность, нефтедобывающая промышленность, автомобильная промышленность и другие отрасли в различных видах механической промышленности
передачи.
Характеристики синхронного ремня:
(1) Точная трансмиссия, отсутствие скольжения во время работы и постоянное соотношение трансмиссии;
(2) Плавная передача, с буфером, снижением вибрации, низким уровнем шума;
(3) Высокая эффективность передачи, до 0.98, значительный эффект энергосбережения;
(4) Легкое обслуживание, отсутствие смазки, низкая стоимость обслуживания;
(5) Диапазон соотношения скоростей большой, обычно до 10, скорость линии может достигать 50 м/с, при большой мощности
диапазон передачи до нескольких ватт до нескольких сотен киловатт;
(6) Он может быть использован для дальнего передачи с расстоянием до 10 м.
В-третьих, различные моменты
1Применение винта заключается в преобразовании вращающегося движения в линейное движение через гайку.
применение синхронной ремень передачи передачи передачи является для передачи вращающегося движения, изменение направления вращения,
Двигатель с штангой, с хорошей сталью, может передавать большой крутящий момент, точное положение,
и легко производить ударные вибрации при частом коммутации.
шаровой винт и гайка, точность линейного движения высока, особенно при частом коммутации без
трение между шаровым винтом и гайкой очень мало и очень легко
Передача ремня, плавная передача, устранение вибрации, легко выбрасывать под тяжелым
Загрузка.
2Из-за отсутствия разрыва между шаровым винтом и женским винтом, точность высока, когда линейный
Движение, особенно когда частое коммутация не требует компенсации разрыва.
между шаровым винтом и орехом очень маленький и очень легко вращаться.
Винтовая проволока должна преобразовывать вращательное движение в линейное движение и преобразовывать крутящий момент в осевую силу обратного движения.
обладает такими характеристиками, как высокая точность, обратимость и высокая эффективность, что является скачком для линейного
Серия движений.
3, привод ремня имеет простую структуру, плавную передачу, низкую стоимость и буферное поглощение вибрации
характеристики; шаровой винт и двигатель должны быть подключены к середине сцепления для достижения гибкой
Пояс может быть непосредственно подключен к выходному валу двигателя с помощью синхронного колеса.
