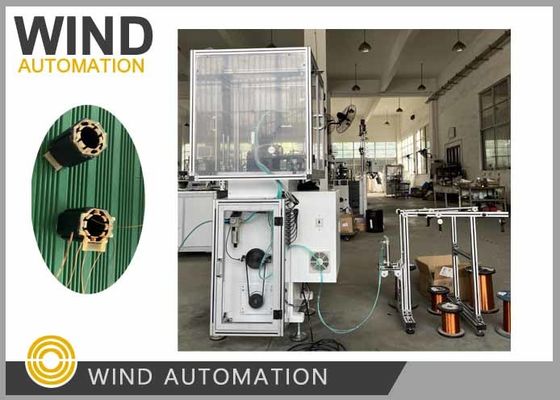

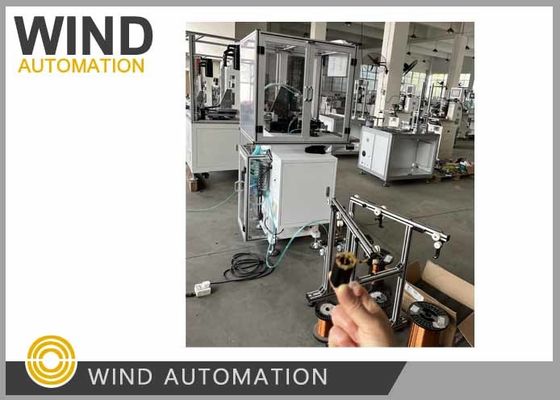

Восемь полюсов BLDC шаговой двигатель Статор обмотка с двумя иглами

Китай Восемь полюсов BLDC шаговой двигатель Статор обмотка с двумя иглами поставщик
Восемь полюсов BLDC шаговой двигатель Статор обмотка с двумя иглами поставщик Восемь полюсов BLDC шаговой двигатель Статор обмотка с двумя иглами поставщик

Большие изображения :  Восемь полюсов BLDC шаговой двигатель Статор обмотка с двумя иглами

Подробная информация о продукте:

Место происхождения: Китай
Фирменное наименование: WIND AUTOMATION
Сертификация: CE
Номер модели: WIND-1B-TSM

Оплата и доставка Условия:

Количество мин заказа: 1pc
Цена: Negotiable
Условия оплаты: T/T
Подробное описание продукта
Состояние: Новый Игла No.: Две иглы ветят по 2 ствола в раз.
Рабочая станция: Одна станция 8 столбов может быть закручена 4 раза Обматывая скорость: От 300 до 500 оборотов в секунду в соответствии с проволокой
Автоматический тип: Полностью автоматический Цвет машины: Белый или по требованию клиента
После продаж: Инженеры, готовые обслуживать машины за границей
Высокий свет:

Безщеточная замотка мотора

,

машина замотки мотора

Восемь полюсов BLDC шаговой двигатель статор обмотка машина
Две иглы ветреные, одновременно накручивающиесяWIND-1B-TSM






Применение:


Степной двигатель игольной обмотка WIND-1B-TSM может обмотать 2 слота один раз,


покрытие 6 столбов, 8 столбов, 9 столбов, 10 столбов, 12 столбов, 14 столбов, 18 столбов





Преимущества:


Быстрая и гибкая обмотка иглы статора шагового двигателя с 2 слотами обмотки каждый раз


2 Намотка насадки работает как двухстанционный BLDC статорный намотчик и стабильный, чем 2-станционный намотчик







Параметр:


Диаметр провода: 0,08 ~ 0,8 мм


Идентификатор статора: 15 мм ~ 65 мм


Высота стола: 7-100 мм


Повороты No0-9999


Опция работы: шаговой/автоматический


Статорные полюса: 6 полюсов, 8 полюсов, 9 полюсов, 10 полюсов, 12 полюсов, 14 полюсов, 18 полюсов (на заказ)


Давление воздуха:00,5-0,7 МПа


Мощность: 1 кВт, однофазная, 220 В AC 50/60 Гц


Вес: около 450кг. Размер: 1600 ((L) x 1000 ((W) x 1500 ((H) мм.





Конфигурация:


Mitsubishi PLC


Встроенный сенсорный экран человеко-машинного интерфейса


Степной двигатель высокой мощности


Силиндр воздушного удара








Характеристики станторной обмотки типа 1:
Пожалуйста, укажите модель No__WIND-1B-TSM________





Подтверждение: да/нет.
Если нет, укажите свой параметр.



1 Диаметр статорной трубы 70 мм Да, да.
2 Ширина статорной трубы 15 мм Да, да.
3 Количество осей 4 минимум Нет
4 Толерантность координат линии ±0,01 мм Да, да.
5 Толерантность угловых координат ±0,5 угловой минуты Да, да.
6 Упорство вала минимум 100 мм Да, да.
7 Скорость обмотки 10 60 ветров в час Да, 350-400 оборотов в минуту.
8 Статор максимум. Внешний диаметр 63 мм Да, да.
9 Статор Внутренний диаметр без ограничений > 15 мм
10 Максимальная длина статора с передними частями 80 мм минимум Да, да.
11 Минимальная длина статора с передними частями 15 мм Да, да.
12 Слот для статиров без ограничений Нет, нет.6,8,9,10,12,14, 18 слотов
13 Минимальная ширина отверстия 0,8 мм Да, да.
14 Диаметр рабочего провода 0,063 0,315 мм (двойной) Да, да.
15 Количество шпинделей 2 Нет, 2 сопла, 1 шпиндель
16 Количество напрягателей 2 Да, да.
17 Режим управления Ноутбук с программным обеспечением Нет, PLC и HMI
18 Электрическое питание 3~380 В (±15%), 50 Гц, 2 кВт NO,1~220V,50Hz,1.5 кВт







Вопрос и ответ:




1.Какой тип обмотки иглы статора мы должны выбрать для нашего статора?


    TОн статор иглы обмотки машина WIND-1B-TSM очень подходит для обмотки шагового двигателя с



8 полюсов



Машина Намотка, индексация и резка автоматически без массирования для заполнения слотов скоростью не высокий статор

Намотная машина WIND-1B-TSM с намоткой без автоматического индексационного устройства и угол



Устройство колебания камеры очень подходит для обмотки больших и маленьких проводов, поднимать или легкие BLDC двигатели статоров




2.Как тренировка по работе со статорной обмоткой?



    Для обучения машин, обычно вы отправляете одного инженера на наш завод, чтобы проверить перед доставкой,



WIND-1B-TSM не сложная машина, если у вашего инженера есть опыт, то вам не нужно

Пойдемте, мы сделаем вам видео, чтобы вы могли оперировать.




3.Машина от вас включена и запущена?


   Да, машина включается с боковой стороны машины для питания машины и


Запуск, кнопка экстренного режима, автоматический переключатель для работы машины



4.У меня нет статора, зачем вам статор?



Статор раны может показать Шанхайской ветровой автоматизации

схема намотки, включающая путь намотки, проволоку моста, проволоку конца,

Если у вас нет раны статор, пожалуйста, предоставьте обмоток чертеж






Для изготовления и ввода в эксплуатацию машин необходимы следующие образцы и чертежи:


1Статорный стек 5 шт. без намотки с изоляционной крышкой или изоляционной бумагой


2Статор раны 1 шт.


3Медной проволоки 1 рулон достаточно для обмотка 10 статоров



4. Начертание ламинирования статора и начертание обмотки





Шаговые двигатели делят полное вращение ротора на ряд одинаково больших шагов, предлагая возможность



для быстрого расположения груза и удержания его на любой из этих ступеней.



Двигатели постоянного тока без щетки обеспечивают быстрое, точное расположение и исключительный крутящий момент.



Технология шага позволяет использовать контроллер с открытым циклом, упрощая конструкцию машины и



снижая общую стоимость по сравнению с сервомоторной системой, он является высокопроизводительным, бесстыковым, технически безопасным,



Свободные шаговые двигатели обеспечивают точное, чрезвычайно экономичное управление движением.

Вы производите шаговый двигатель, Wind Automation поставляет машины для производства двигателей.





Нажмите на картинку ниже, чтобы посмотреть видео.

Восемь полюсов BLDC шаговой двигатель Статор обмотка с двумя иглами
